CTC-K Hydraulischer Einschraubzylinder - Druckzylinder

CTC-K Hydraulischer Einschraubzylinder-druckzylinder

Hydraulikzylinder-Druckzylinder mit Gewindegehäuse :

Kleine kompakte Hydraulikzylinder in Einschraubversion (Druckzylinder)
minimaler Plaztbedarf und einfache Montage
Der Einschraubzylinder kann bis zum Sechskant in Vorrichtungskörper versenkt werden.
geeignet für Spannvorrichtungen aller Art
robust, zuverlässig und langlebig
Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
hohe Spannkräfte
einfach wirkend mit Federrückzug
Max. Betriebsdruck : 250 bar (kgf/cm2)
Min. Betriebsdruck : 20 bar (kgf/cm2)

Hinweis :

Bitte nicht im eingefahrenen Zustand belasten !
Einschraubzylinder nicht ohne Werkstück betreiben !
Die Zylinder sind von direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten zu schützen und sollten unten zusätzlich mit der mitgelieferten lecksicheren Dichtung betrieben werden.
Preise auf Anfrage !

Produktdatenblatt (Download)

Beispiel-Bestellcode: CTC-K024AL

Baureihe – Baugröße – Ausführung Kolbenstange - Hub

CTC-K	BAUREIHE	CTC-K
024	Baugröße	024 : Außengewinde M24x1.5 030 : Außengewinde M30x1.5 036 : Außengewinde M36x1.5 045 : Außengewinde M45x1.5 055 : Außengewinde M55x2.0
A	Ausführung Kolbenstange	A : Kolbenstange mit Gewindekopf / mit Innengewinde R : Kolbenstange mit Rundkopf / balliger Kolbenstange
L	Hub-Code	S : Kurzhub M : Standardhub L : Langhub

Model	Druckkraft bei 250 bar	Gesamthub			Zylinderkapazität			eff. Kolbenfläche	CAD
Model	[kN]	[mm]						[cm³]	CAD
		S	M	L	S	M	L
CTC-K024	3,9	8	12	20	1.2	1.8	3.1	1.5
CTC-K030	6,4	8	12	20	2.0	3.1	5.5	2.5
CTC-K036	9,9	10	16	20	3.9	6.3	9.9	3.9
CTC-K045	17,8	10	16	20	7.1	11.3	17.7	7.1
CTC-K055	24,8	12	20	32	11.9	19.8	31.7	9.9

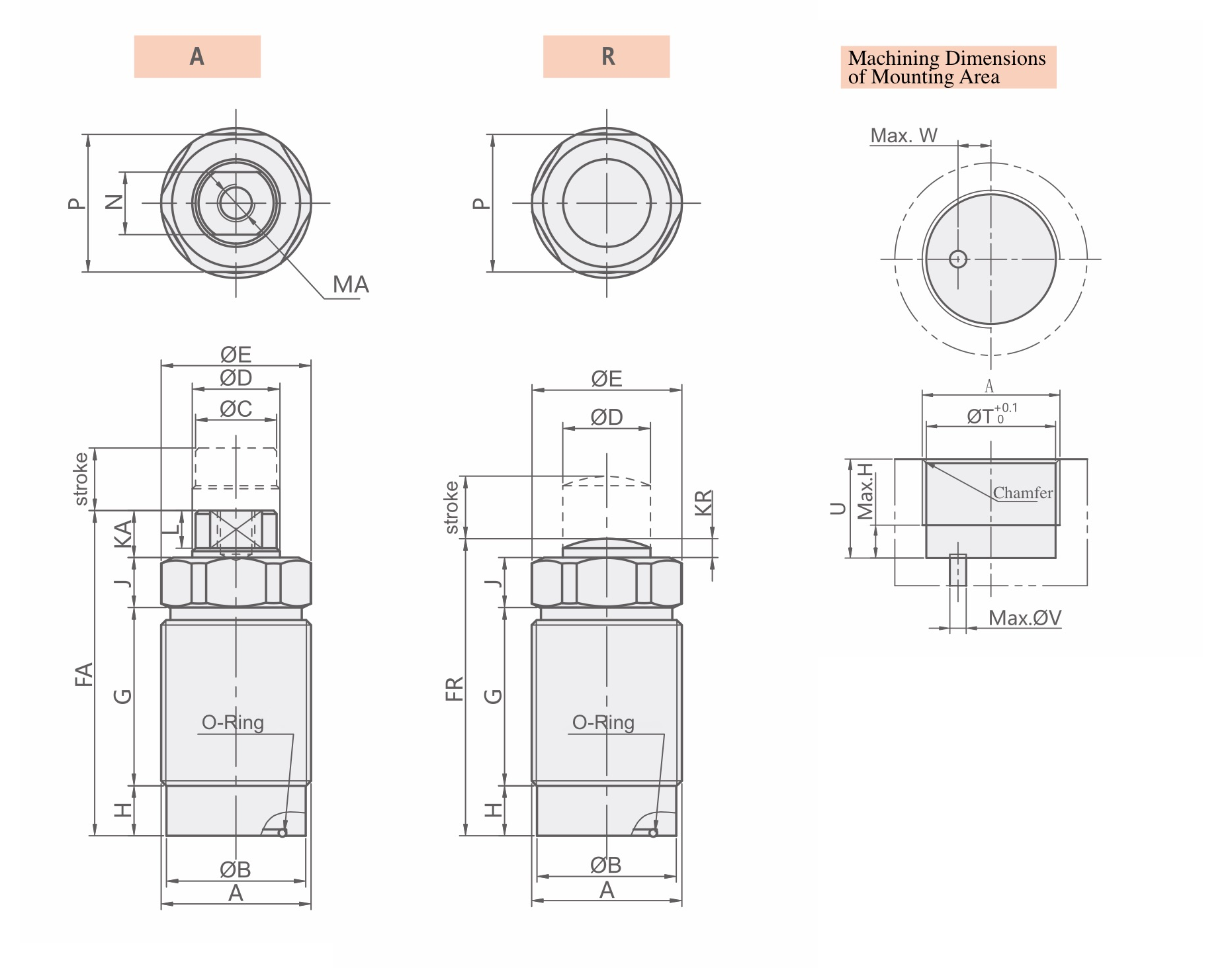

CTC-K TSpezifikationen und Technische Zeichnung Hydraulischer Einschraubzylinder-Druckzylinder

External dimensions and machine dimensions for mounting for Typ A Unit:mm
MODEL	A	B	C	D	E	FA			G			H	J	KA	L	MA	N	P	T	U			V	W	Fase	O
MODEL	A	B	C	D	E	S	M	L	S	M	L	H	J	KA	L	MA	N	P	T	S	M	L	V	W	Fase	O
CTC-K024	M24×1.5	22.3	13	14	24.5	39.5	47	63.5	17.5	25	41.5	8	7	7	5.5	M6×7	10	22	22.5	14<U<24	14<U<32	14<U<48	3	5.5	C1	AS568-017
CTC-K030	M30×1.5	28.3	17	18	30	43.5	52.5	72	18	27	46.5	9	8	8.5	7	M8×10	14	27	28.5	15<U<26	15<U<35	15<U<54	6	6	C1	AS568-020
CTC-K036	M36×1.5	34.3	19	22.4	35.5	51	64	85	23.5	36.5	57.5	10	8	9.5	8	M8×10	17	32	34.5	16<U<32	16<U<45	16<U<66	6	8	C1	AS568-120
CTC-K045	M45×1.5	43.3	28	30	45	59	72	94.5	23	36	58.5	12	12	12	10	M10×11	24	41	43.5	18<U<34	18<U<47	18<U<69	8	10	C1	P31.5
CTC-K055	M55×2	52.6	34.5	35.5	55	64	79.5	102	27	42.5	65	12	12	13	11	M12×12	30	50	53	20<U<38	30<U<53	20<U<76	8	13	C1.5	P39

External dimensions and machine dimensions for mounting Type B Unit:mm
MODEL	A	B	D	E	FR			G			H	J	KR	P	T	U			V	W	Fase	O
MODEL	A	B	D	E	S	M	L	S	M	L	H	J	KR	P	T	S	M	L	V	W	Fase	O
CTC-K024	M24×1.5	22.3	14	24.5	35	42.5	59	17.5	25	41.5	8	7	2.5	22	22.5	14<U<24	14<U<32	14<U<48	3	5.5	C1	AS568-017
CTC-K030	M30×1.5	28.3	18	30	38	47	66.5	18	27	46.5	9	8	3	27	28.5	15<U<26	15<U<35	15<U<54	6	6	C1	AS568-020
CTC-K036	M36×1.5	34.3	22.4	35.5	45	58	79	23.5	36.5	57.5	10	8	3.5	32	34.5	16<U<32	16<U<45	16<U<66	6	8	C1	AS568-120
CTC-K045	M45×1.5	43.3	30	45	51	64	86.5	23	36	58.5	12	12	4	41	43.5	18<U<34	18<U<47	18<U<69	6	10	C1	P31.5
CTC-K055	M55×2	52.6	35.5	55	56	71.5	94	27	42.5	65	12	12	5	50	53	20<U<38	30<U<53	20<U<76	8	13	C1.5	P39
