P20 Pneumatischer Schwenkspanner / Schwenkspannzylinder

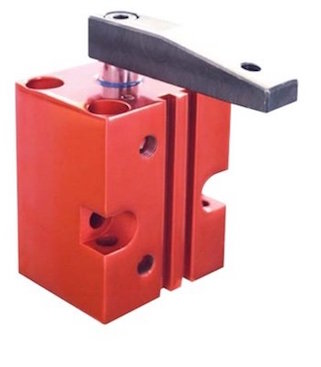

P20 Pneumatischer Schwenkspanner Blockversion
Schwenkspanner, pneumatisch, Blockversion :
  • Kleine kompakte Baugröße in Blockversion
  • Material: Grundkörper aus Aluminium, harteloxiert (wahlweise in rot oder blau)
  • Kolbenstange : nicht rostend und poliert
  • Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)
  • Die Blockform des Gehäuses bietet diverse Montagemöglichkeiten
  • Auslieferung serienmäßig komplett mit Spannarm
  • Schraube und Federring zum Einstellen der Position des mitgelieferten Spannarms gehören zum Lieferumfang
  • doppelt wirkender Pneumatikzylinder mit hoher Lebensdauer
Hinweis :
  • Sonderausführungen sind auf Anfrage lieferbar.
  • CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
  • Zeitlich begrenzte Aktionspreise !
Produktdatenblatt (Download)
GrößeSchwenkrichtungF3
[kN]
Spannhub
[mm]
Gesamthub
[mm]
Anschlussgewinde
für Andrückschraube
Kolben-Ø
[mm]
Gewicht
[g]
CADPreis
[EUR]
Bestell-
nummer
32 rechtsschwenkend 0.27 15 30 M8 32 850 230,00 P20R/32
32 linksschwenkend 0.27 15 30 M8 32 850 230,00 P20L/32
40 rechtsschwenkend 0.45 15 30 M8 40 1045 270,00 P20R/40
40 linksschwenkend 0.40 15 30 M8 40 1045 270,00 P20L/40
50 rechtsschwenkend 0.70 15 30 M12 50 1820 300,00 P20R/50
50 linksschwenkend 0.70 15 30 M12 50 1820 300,00 P20L/50
63 rechtsschwenkend 1.10 15 30 M12 63 2435 340,00 P20R/63
63 linksschwenkend 1.10 15 30 M12 63 2435 340,00 P20L/63

P20 Zeichnung Drawing Pneumatischer Schwenkspanner
Größeabcc1ødød1ee1fhh1ikll1nøOsTKolben øSpannhub Y*Hub
32 60 40.0 45 30 M8 8.5 43 12 60 90 50.0 20 7.5 145 96 6.5 16 45 45 32 15 30
40 70 45.5 52 37 M10 8.5 40 22 70 90 52.0 19 9.0 145 96 8 16 55 52 40 15 30
50 80 49.0 66 46 M10 10.5 45 66 85 100 53.5 25 9.5 162 106 6.5 16 65 66 50 15 30
63 90 52.5 80 60 M12 10.5 36 30 100 100 53.0 25 10 162 106 6.5 20 80 80 63 15 31
Der Spanner darf nur innerhalb des Spannhubes "Y" belastet werden.

PS20-4 Spannarm

PS22-12 Spannarm Pneumatischer Schwenkspanner in Blockbversion P20-Serie

Spannarm (im Lieferumfang des Schwenkspanners serienmäßig enthanden)

- für den pneumatischen Schwenkspanner in Blockversion der Serie P20
- Material: hochfeste Aluminiumlegierung, schwarz harteloxiert
- besonders verschleißfeste Oberläche
- Einbaufertig mit Konus und Anschlussgewinde für Andrückschrauben


GrößeAHH1CLeØdØd1Ød2M
32 20 8 9 59 80 9.5 13.5 15.5 8.5 M8
40 19 8 9 64 90 14.5 13.5 15.5 8.5 M8
50 25 10.5 10 78.5 105 9.5 17 19.5 11 M12
63 25 9 10 90 115 9.5 19 19.5 11 M12
