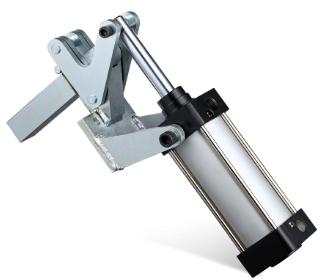

DST-20840-A Pneumatikspanner-Pneumatischer Kniehebelspanner 10000N

DST-20840-A Pneumatikspanner, Kraftspanner vertikal 10000N

Pneumatischer Kniehebelspanner - Pneumatik-Kraftspanner :

  • doppeltwirkender vertikaler Luftdruckzylinder, anschlussfertig montiert
  • Pneumatische Version von DST-20840 manuell
  • Hebelteile und Andruckspindel verzinkter, passivierter Stahl
  • Großer, robuster Spannarm zum Anpassen an unterschiedlichste Applikationen
  • Die Andrückschraube ist innerhalb des U-Spannarms verstellbar
  • Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
  • Optional mit Magnetkolben für Endlagenabfrage lieferbar
  • Lieferung komplett mit vergüteteter und verzinkter Andrückschraube
  • Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
Anwendungsgebiete :

Pneumatische Kniehebelspanner (Pneumatik-Kraftspanner) werden vielseitig in den Bereichen Automobilindustrie, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau zum Spannen, Halten, Greifen und Positionieren von Blechen, Werkstücken und anderen Teilen in Vorrichtungen und Handlingsystemen eingesetzt.

Preise auf Anfrage ! CAD-Daten stehen unten zum Download zur Verfügung !

Produktdatenblatt (Download)
Modell-Nr.DST-20840-A
Spannarm voller Spannarm
Haltekraft 10000N
Gewicht 6550g
Kolbendurchmesser 63 mm
Kolbenfläche 31 cm2
Öffnungswinkel 91°
max. Betriebsdruck 10 bar
Anschlussgewinde G 3/8
CAD
Preis auf Anfrage

DST-20840-A Technische Zeichnung Pneumatikspanner vertikal 10000N
