M52 Spannverschluss einstellbar

M52 Verschlussspanner einstellbar M52 Verschlussspanner einstellbar mit gummiertem Spannbügel

Einstellbare Spannverschlüsse :

  • Einstellbarer Spannverschluss zum schnellen, einfachen und sicheren Verschliessen von Deckeln, Klappen, Behältern, Kisten usw..
  • für industriellen Einsatz geeignet
  • Durch die Totpunktüberschreitung wird ein vibrationsloses Halten ermöglicht
  • Durch den Hubweg des Spannhakens werden die zu verbindenden Teile beim Spannen zusammengezogen.
  • Der Verstellbereich wird über die Spindel des Spannhakens eingestellt
  • komplett mit Gegenhalter
  • Material : verzinkter Stahl (optional in nicht rostender Ausführung in Edelstahl erhältlich)
  • optional ist der Spannbügel mit rotem Gummi überzogen, für besseren Griff/Halt und Sichtbarkeit
  • optionale Ausstattung mit einer Öse möglich, die eine Sicherung mit einem Vorhängeschloss ermöglicht
Hinweis :
  • Die Spannverschlüsse können angeschraubt oder angenietet werden
  • Preise : siehe unten
Produktdatenblatt (Download)
Größe
Size
Ausführung
Spannhebel
Haltekraft
[kN]
bMdd1shlmnckgeoGewichtCADPreis
€/Stk.
Bestell-
Nummer
2 blank 1,4 80-95 5 4.3 4.3 2 15 56 20.5 25 18 6 6 21 14 47gr 4,50 M52B-2
2 rot gummiert 1,4 80-95 5 4.3 4.3 2 15 56 20.5 25 18 6 6 21 14 48gr 4,80 M52G-2
4 blank 2,5 100-125 6 6 5 2.5 17 70 25.5 30 17.5 9.5 13 23 17 93gr 4,90 M52B-4
4 rot gummiert 2,5 100-125 6 6 5 2.5 17 70 25.5 30 17.5 9.5 13 23 17 94gr 5,20 M52G-4

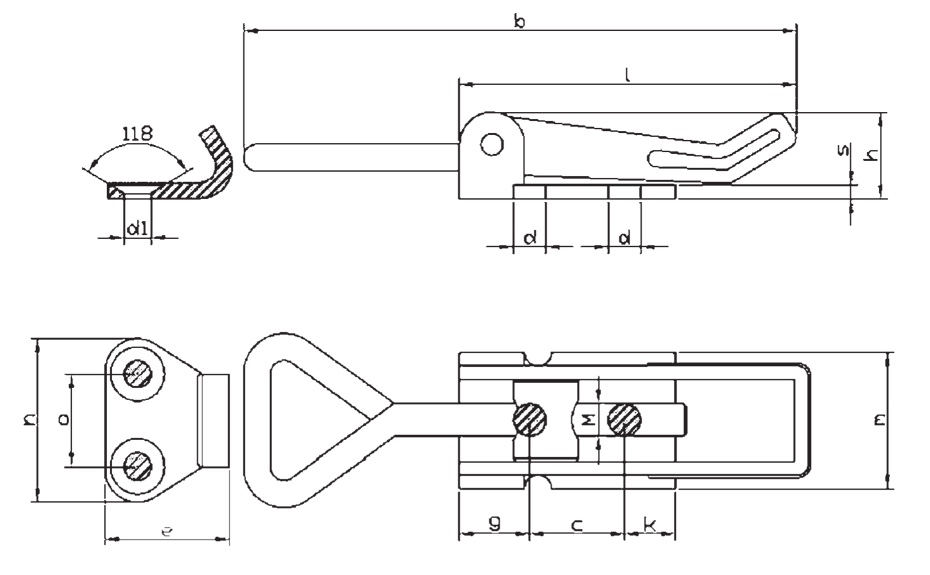

M52 verstellbarer Spannverschluss Technische Zeichnung

MS52/4 Spannhaken

MS52/4 Spannhaken für Spannverschluss M52

Spannhaken - Zugbügel

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • beliebige Längen nach Vorgaben lieferbar !
Größed1neo
2 4.3 25 21 14
4 5 30 23 17

MS52/3 Gegenhalter

MS52/3 Gegenhalter Zubehör zu Spannverschluss M52

Gegenhalter, Gegenlager

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • Modifikationen nach Kundenvorgaben sind möglich !
GrößeLL1CM
2 58 25 20 M5
4 82 28 22 M6
