YD-083 Anschlagwirbel 360 Grad drehbar

Serie YD-083 - Anschlagwirbel zum Schrauben

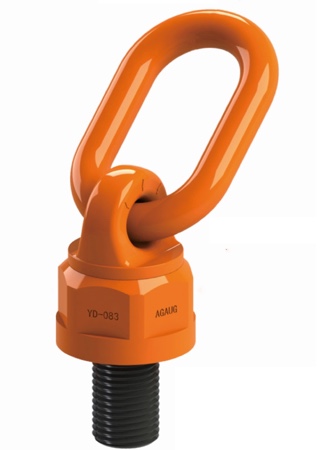

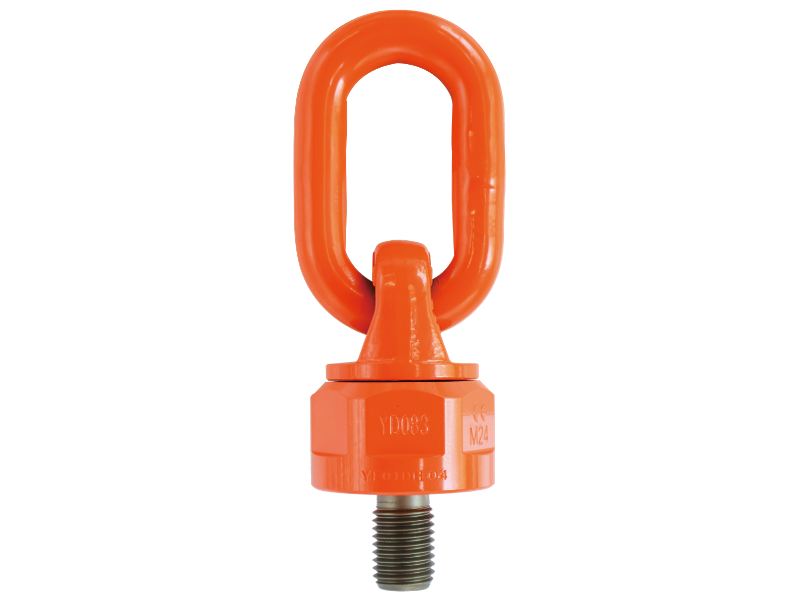

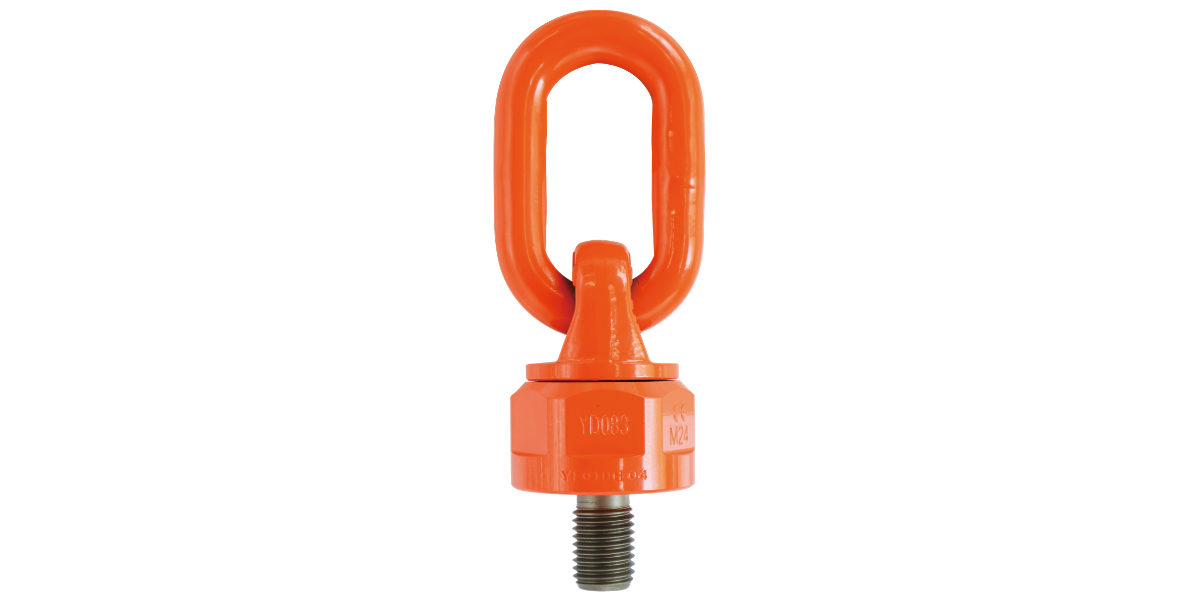

YD-083 Anschlagwirbel schraubbar, 360 Grad drehbar

Anschlagwirbel - Schraubbarer Anschlagpunkt :

  • Anwendungsbereiche : Drehbare Anschlagwirbel (Anschlagpunkte) werden zum Heben von Lasten und zur Ladungssicherung eingesetzt. Anschlagpunkte sind eine Verbindung zwischen Last und Hebemittel und werden eingesetzt, wenn Lasten gehoben oder bewegt werden müssen.
  • Material : Qualittässtahl legiert, geschmiedet und hochfest vergütet
  • orange lackiert und epoxidbeschichtet für eine besonders hohe Korrosionsbeständigkeit
  • Anschlagwirbel 360° drehbar, Öse 230° selbstrichtend schwenkbar
  • kompakte leichte Bauweise, allseitig belastbar
  • Eingeprägte Nenngröße, Tragfähigkeit und mögliche Belastungsrichtungen
  • kugelgelagert für eine leichtgängige Dreh- und Schwenkbewegung
  • Mit 4-fachem Sicherheitsfaktor gegen Bruch (in alle Richtungen der Traglast)
  • Anschlagwirbel und Schraube 100% elektromagnetisch rissgeprüft !
  • Lieferbar als metrisches Regelgewinde, metrisches Feingewinde, Regelgewinde UNC, Feingewinde UNF und BSW Bristish Whitworth-Zollgewinde.
  • Sonderausführung mit extra langer Schraube nach Vorgabe möglich !
Eckdaten der Baureihe :
  • Serie : YD-083
  • Traglast : 0,3t bis 50t
  • Gewinde : M8x1.25 bis M100x6.0 (Gewindetoleranz : 6g)
Produktdatenblatt (Download) Betriebsanleitung (Download)

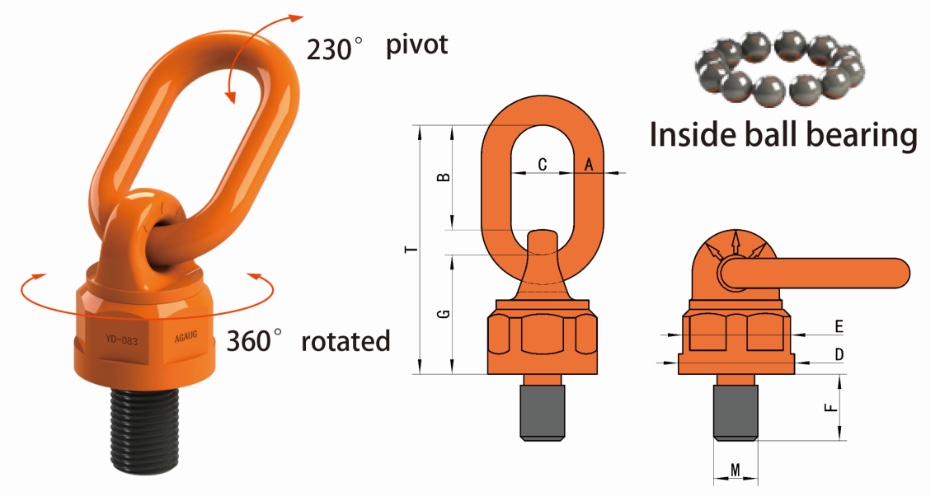

YD 083 Technische Zeichnung Anschlagwirbel Anschlagpunkt
BestellnummerGewindeTragfähigkeit [t]Abmessungen [mm]Gewicht
[kg]		Preis
EUR/Stk.
90°0°FABCDEGMTNm
YD-083-M8 M8x1.25-6g 0.4 0.6 12 12 44 30 40 37 46 8 98 10-40 0.44 a.A.
YD-083-M10 M10x1.5-6g 0.6 0.9 19 12 44 30 40 37 46 10 98 10-40 0.45 a.A.
YD-083-M12-S M12x1.75-6g 0.7 1.2 19 12 44 30 40 37 46 12 98 15-40 0.45 a.A.
YD-083-M12-B M12x1.75-6g 1.05 2.0 19 16 56.5 34 59 54.5 64.5 12 134.5 15-40 1.15 a.A.
YD-083-M14 M14x2.0-6g 1.25 2.0 31,8 12 44 30 40 37 46 14 98 30-100 0.5 a.A.
YD-083-M16-S M16x2.0-6g 1.5 2.6 31,8 12 44 30 40 37 46 16 98 45-130 0.48 a.A.
YD-083-M16-B M16x2.0-6g 1.9 3.8 30 16 56.5 34 59 54.5 64.5 16 134.5 45-130 1.35 a.A.
YD-083-M18-S M18x2.5-6g 1.9 3.8 30 16 56.5 34 59 54.5 64.5 18 134.5 100-170 1.35 a.A.
YD-083-M18-B M18x2.5-6g 2.0 3.8 38,1 20 67 40 70 64.3 76 18 160 100-170 2.3 a.A.
YD-083-M20S M20x2.5-6g 2.0 4.0 30 16 56.5 34 59 54.5 64.5 20 134.5 100-170 1.4 a.A.
YD-083-M20B M20x2.5-6g 2.5 4.0 38.1 20 67 40 70 64.3 76 20 160 100-170 2.3 a.A.
YD-083-M22-S M22x2.5-6g 2.0 4.0 30 16 56.5 34 59 54.5 64.5 22 134.5 100-170 1.4 a.A.
YD-083-M22-B M22x2.5-6g 2.5 4.0 38,1 20 67 40 70 64.3 76 22 160 100-170 2.5 a.A.
YD-083-M24-S M24x3.0-6g 3.15 6.2 30 16 56.5 34 59 54.5 64.5 24 134.5 190-280 1.4 a.A.
YD-083-M24-B M24x3.0-6g 4 7.0 38.1 20 67 40 70 64.3 76 24 160 190-280 2.35 a.A.
YD-083-M27 M27x3.0-6g 4 7.0 38.1 20 67 40 70 64.3 76 24 160 250-500 2.35 a.A.
YD-083-M30 M30x3.5-6g 6 10 50 22 95 51 79 74 91 30 206 270-600 3.75 a.A.
YD-083-M33 M33x3.5-6g 7.5 15 50 22 95 51 79 74 91 33 206 270-600 3.8 a.A.
YD-083-M36 M36x4.0-6g 10 15 54 22 95 51 79 74 91 36 206 270-600 3.9 a.A.
YD-083-M39 M39x4.0-6g 10 15 58 22 95 51 79 74 91 39 206 350-800 4.0 a.A.
YD-083-M42 M42x4.5-6g 13 17 63 26 108 65 93 85 100.5 42 230.5 350-800 5.9 a.A.
YD-083-M45 M45x4.5-6g 13 17 68 26 108 65 93 85 100.5 45 230.5 350-800 6.0 a.A.
YD-083-M48 M48x5.0-6g 14 28 68 26 108 65 93 85 100.5 48 230.5 350-800 6.15 a.A.
YD-083-M52 M52x5.0-6g 20 25 84 32 120 70 105 95 132 52 278 350-900 10 a.A.
YD-083-M56 M56x5.5-6g 20 28 84 32 120 70 105 95 132 56 278 350-900 10 a.A.
YD-083-M60 M60x5.5-6g 20 28 90 32 120 70 105 95 132 60 278 350-900 10.5 a.A.
YD-083-M64 M64x6.0-6g 20 28 95 32 120 70 105 95 132 64 278 500-1000 10.7 a.A.
YD-083-M72-S M72x6.0-6g 25 50 108 40 125 80 158 142 174 72 339 500-1200 23 a.A.
YD-083-M72-B M72x6.0-6g 28 50 108 48 136.5 90 169 155 172.5 72 357.5 500-1450 34 a.A.
YD-083-M80-S M80x6.0-6g 30 50 120 40 125 80 158 142 174 80 339 500-1200 24 a.A.
YD-083-M80-B M80x6.0-6g 35 50 120 48 136.5 90 169.5 155 172.5 80 357.5 500-1500 35.5 a.A.
YD-083-M90-S M90x6.0-6g 35 50 135 40 125 80 158 142 174 90 339 500-1200 26 a.A.
YD-083-M90-B M90x6.0-6g 40 50 135 48 136.5 90 169 155 172.5 90 357.5 500-1700 37.5 a.A.
YD-083-M100-S M100x6.0-6g 35 40 135 40 125 80 158 142 174 100 339 500-1700 26 a.A.
YD-083-M100-B M100x6.0-6g 40 40 135 48 136.5 90 169.5 155 172.5 100 357.5 500-1700 39 a.A.
YD-083-M110 M110x6.0-6g 50 50 135 48 136.5 90 169 155 172.5 110 357.5 500-1700 41 a.A.
YD-083-M120 M120x6.0-6g 50 50 135 48 136.5 90 169 155 172.5 120 357.5 500-1700 43 a.A.
YD-083-M130 M130x6.0-6g 50 50 135 48 136.5 90 169 155 172.5 130 357.5 500-1700 45 a.A.
YD-083-M140 M140x6.0-6g 50 50 135 48 136.5 90 169 155 172.5 140 357.5 500-1700 47 a.A.
YD-083-M150 M150x6.0-6g 50 50 135 48 136.5 90 169 155 172.5 150 357.5 500-1700 49.5 a.A.

YD 083 Maximales Transportgewicht in bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewindeTragfähigkeit [t]
YD-083-M8 M8 0.6 1.2 0.4 0.8 0.4 0.4 0.4 0.84 0.6 0.4
YD-083-M10 M10 0.9 1.8 0.6 1.2 0.6 0.6 0.6 1.26 0.9 0.6
YD-083-M12-S M12 1.2 2.4 0.7 1.5 0.8 0.7 0.7 1.58 1.12 0.7
YD-083-M12-B M12 1.6 3.2 1.05 2.1 1.1 1.05 1.05 2.2 1.57 1.05
YD-083-M14 M14 2 4 1.25 2.5 1.4 1.25 1.25 2.62 1.87 1.25
YD-083-M16S M16 2.6 5.2 1.5 3.0 1.4 1.3 1.3 3.15 2.25 1.5
YD-083-M16-B M16 3 6 1.9 3.8 2.0 1.9 1.9 3.99 2.85 1.9
YD-083-M18-S M18 3 6 1.9 3.8 2.0 1.9 1.9 3.99 2.85 1.9
YD-083-M18-B M18 3.6 7.2 2 4 2.8 2 2 4.2 3 2
YD-083-M20-S M20 3.5 7 2 4 2.4 2 2 4.2 3 2
YD-083-M20-B M20 4 8 2.5 5 2.8 2.5 2.5 5.25 3.75 2.5
YD-083-M22-S M22 3.5 7 2 4 2.4 2 2 4.2 3 2
YD-083-M22-B M22 4 8 2.5 5 2.8 2.5 2.5 5.25 3.75 2.5
YD-083-M24-S M24 5 10 3.15 6.3 4.41 3.15 3.15 6.62 4.73 3.15
YD-083-M24-B M24 7 14 4 8 4.9 4 4 8.4 6 4
YD-083-M27 M27 7 14 4 8 4.9 4 4 8.4 6 4
YD-083-M30 M30 10 20 6 12 7 6 6 12.6 9 6
YD-083-M33 M33 15 30 7.5 15 10.5 7.5 7.5 15.7 11.2 7.5
YD-083-M36 M36 15 30 10 20 14 10 10 21 15 10
YD-083-M39 M39 15 30 10 20 14 10 10 21 15 10
YD-083-M42 M42 17 34 13 26 18.2 13 13 27.3 19.5 13
YD-083-M45 M45 17 34 13 26 18.2 13 13 27.3 19.5 13
YD-083-M48 M48 18 36 14 28 19.6 14 14 29.5 21 14
YD-083-M52 M52 25 50 20 40 28 20 20 42 30 20
YD-083-M56 M56 28 56 20 40 28 20 20 42 30 20
YD-083-M60 M60 28 56 20 40 28 20 20 42 30 20
YD-083-M64 M64 28 56 20 40 28 20 20 42 30 20
YD-083-M72-S M72 31.5 63 25 50 56 40 40 84 60 25
YD-083-M72-B M72 35 70 28 56 56 40 40 84 60 31.5
YD-083-M80-S M80 38 76 30 60 67.2 48 48 100 72 30
YD-083-M80-B M80 40 80 35 70 67.2 48 48 100 72 35
YD-083-M90-S M90 40 80 35 70 67.5 48 48 100 72 35
YD-083-M90-B M90 50 100 40 80 70 50 50 105 75 40
YD-083-M100-S M100 40 80 35 70 67.2 48 48 100 72 35
YD-083-M100-B M100 50 100 40 80 70 50 50 105 75 40
YD-083-M110 M110 50 100 50 100 70 50 50 105 75 50
YD-083-M120 M120 50 100 50 100 70 50 50 105 75 50
YD-083-M130 M130 50 100 50 100 70 50 50 105 75 50
YD-083-M140 M140 50 100 50 100 70 50 50 105 75 50
YD-083-M150 M150 50 100 50 100 70 50 50 105 75 50

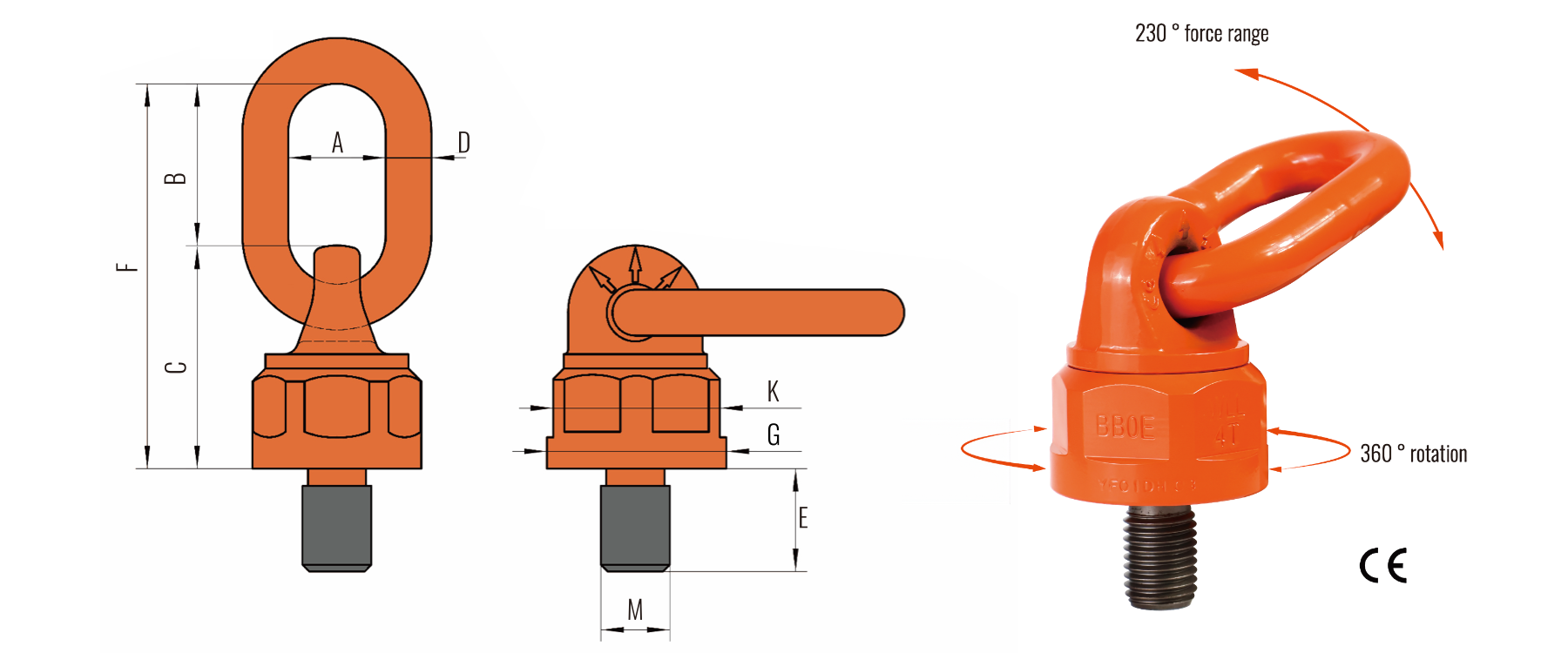

YD 083 Technische Zeichnung UNC Gewinde Anschlagwirbel Anschlagpunkt
BestellnummerGewindeTragfähigkeit
[t]		Abmessungen [mm]Gewicht
[kg]		Preis
EUR/Stk.
ABCDEFGMT
YD-083-5/16 5/16-18UNC   0.3
12 44 30 40 37 12 46 8 98 0.5 a.A.
YD-083-3/8 3/8-16UNC 0.45 12 44 30 40 37 19 46 10 98 0.5 a.A.
YD-083-1/2 1/2-13UNC 0.6 12 44 30 40 37 19 46 12 98 0.5 a.A.
YD-083-5/8 5/8-11UNC 1.3 12 44 30 40 37 31.8 46 14 98 0.5 a.A.
YD-083-3/4 3/4-10UNC 1.8 20 67 40 70 64.3 31.8 75 16 160 2.5 a.A.
YD-083-7/8 7/8-9UNC 2.0 20 67 40 70 64.3 38.1 75 18 160 2.5 a.A.
YD-083-1
 1-8UNC 3.5 20 67 40 70 64.3 38.1 75 20 160 2.5 a.A.
YD-083-1 1/4
 1 1/4-7UNC 6.0 22 95 51 79 74 50 91 22 206 4.0 a.A.
YD-083-1 2/4
 1 1/2-6UNC 8.0 22 95 51 79 74 54 91 24 206 4.0 a.A.
YD-083-1 3/4
 1 3/4-5UNC 12 26 108 65 93 85 68 100.5 30 230.5 6.0 a.A.
YD-083-2
 2-4.5UNC 14 32 120 70 105 95 84 132 33 278 11 a.A.
YD-083-2 1/4
 2 1/4-4.5UNC 16 32 120 70 105 95 84 132 36 278 11 a.A.
YD-083-2 1/2
 2 1/2-4UNC 16 32 120 70 105 95 95 132 39 278 11 a.A.
YD-083-3
 3-4UNC 31.5 46 136 65 90 155 108 172 42 357 31 a.A.
YD-083-3 1/2
 3 1/2-4UNC 40 46 136 65 90 155 135 172 45 357 34 a.A.
YD-083-4
 4-4UNC 40 46 136 65 90 155 135 172 45 357 36.5 a.A.

YD 083 UNC Gewinde Maximales Transportgewicht in bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewindeTragfähigkeit [t]
YD-083-5/16 5/16 0.6 1.2 0.3 0.6 0.4 0.3 0.3 0.6 0.4 0.3
YD-083-3/8 3/8 0.9 1.8 0.45 0.9 0.6 0.45 0.4 0.9 0.6 0.4
YD-083-1/2 1/2 1.2 2.4 0.6 1.2 0.8 0.6 0.6 1.2 0.9 0.6
YD-083-5/8 5/8 2.6 5.2 1.3 2.6 1.8 1.3 1.3 2.7 1.9 1.3
YD-083-3/4 3/4 3.6 7.2 1.8 3.6 2.5 1.8 1.8 3.7 2.7 1.8
YD-083-7/8 7/8 4 8 2 4 2.8 2 2 4.2 3 2
YD-083-1 1 7 14 3.5 7 4.9 3.5 3.5 7.3 5.2 3.5
YD-083-1 1/4
 1 1/4 10 20 5 10 7 5 5 10.5 7.5 5
YD-083-1 1/2
 1 1/2 15 30 8 16 11.2 8 8 16.8 12 8
YD-083-1 3/4
 1 3/4 17 34 12 24 16.8 12 12 25.2 18 12
YD-083-2 2 25 50 14 28 19.6 14 14 29.4 21 14
YD-083-2 1/4
 2 1/4 28 56 16 32 22.4 16 16 33.6 24 16
YD-083-2 1/2
 2 1/2 28 56 16 32 22.4 16 16 33.6 24 16
YD-083-3 3 50 100 31.5 63 44.1 31.5 31.5 66.15 47.25 31.5
YD-083-3 1/2
 3 1/2 50 100 40 80 56 40 40 84 60 40
YD-083-4 4 50 100 40 80 56 40 40 84 60 40
YD-083-M100 M100 40 80 40 80 56 40 40 84 60 40
