DST-80325 Zugspanner-Niederspanner senkrechter Fuß

Zugspanner mit senkrechtem Fuß :

  • mit massivem Haltebügel und fixierter Andruckspindel
  • Diese Baureihe kann sowohl stationär als auch frei eingesetzt werden
  • für Spritzguss und Verschlüsse
  • Material : Qualitätsstahl, geschmiedet, blau verzinkt und passiviert (Stahlausführung)
  • nichtrostende Ausführung in Edelstahl Modell DST-80325-SS
  • Griff aus besonders widerstandsfähigem Carbonstahl, blau verzinkt und passiviert
  • Hohe Haltekräfte von bis zu 3400N
  • Lieferung komplett mit Andruckspindel und Muttern
  • Die Edelstahlausführung ist besonders für die Lebensmittel- und Pharmaindustrie geeignet
  • ersetzt u.a. DST325 bzw. 325-SS
  • CAD-Dateien und Preise auf Anfrage !
Anwendungsgebiete :

Zugspanner-Niederspanner werden u.a. für Spannaufgaben verwendet, bei denen seitlich begrenzter Platz zur Befestigung vorhanden ist. Der Auflagefuß wird bei der senkrechter Ausführung von seitlich an der Aufnahmeplatte befestigt. Sie werden hauptsächlich zum Verschliessen von Deckeln, Formen, Klappen, Behältern, Kisten, Abdeckungen, Türen usw. in verschiedensten Bereichen wie z.B. der blechverarbeitenden Industrie, im Vorrichtungsbau oder allgemeinem Maschinenbau eingesetzt

Produktdatenblatt (Download)

ModellHaltekraft
[N]
Gewicht
[g]
AusführungÖffnungs-
winkel
Preis
DST-80325 3400 500 Stahl 90° a.A.
DST-80325-SS 3400 500 Edelstahl 90° a.A

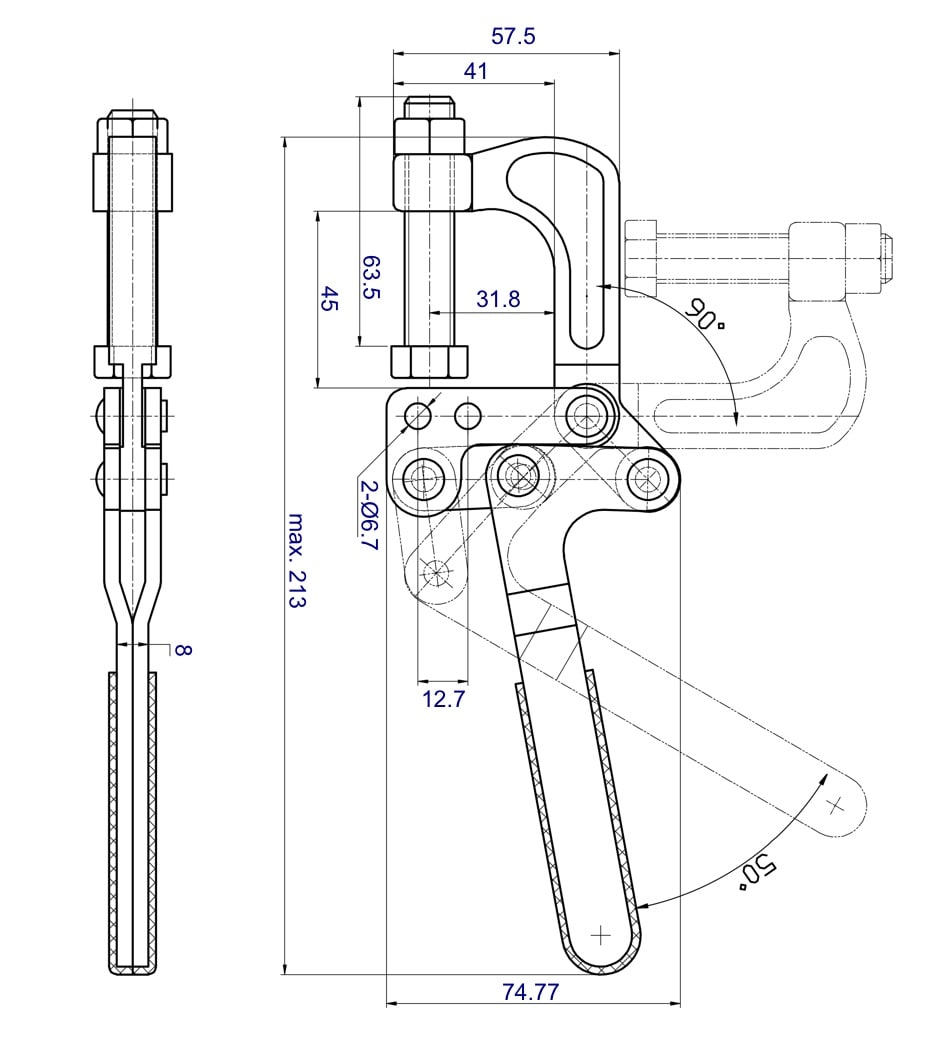

DST-80325 Technische Zeichnung Zugspanner mit senkrechtem Fuss und Haltekraft 3400N
