Überzeugende Qualität für industriellen Einsatz:
Gehärteter Stahl verzinkt, passiviert. Nieten aus nichtrostendem Stahl, einsatzgehärtete Lagerbolzen ab Größe 2 , gefettete Gelenk- und Lagerstellen. Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit. Ergonomischer, ölbeständiger, robuster Handgriff in rot. Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8). Hochwertiger, elastischer Gummi-Druckstück/Schutzkappe in rot oder schwarz.
KURZE LIEFERZEITEN | SONDERAUSFÜHRUNGEN LIEFERBAR
| Modell-Nr. | Material | Fuß | Haltekraft (kN) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|

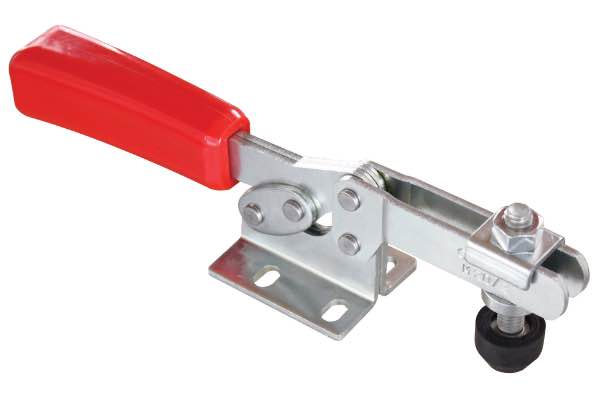

| M20 | Stahl | Waagrecht | 0.25 – 3 | 23 – 74 | 85 – 330 | - | -° | -° | 37 – 1170 | Details |
| M20P | Edelstahl | Waagrecht | 0.25 – 1.8 | 23 – 48 | 85 – 221 | - | -° | -° | 37 – 350 | Details |

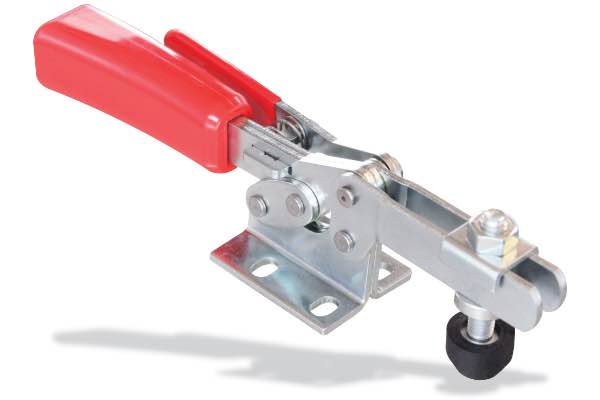

| M20S | Stahl | Waagrecht | 1.8 | 48 | 221 | - | -° | -° | 416 | Details |

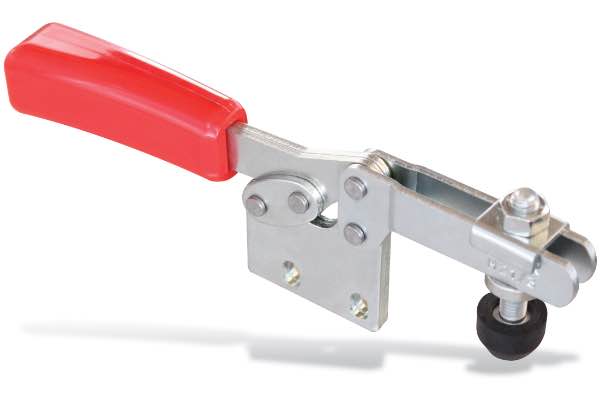

| M21 | Stahl | Senkrecht | 0.25 – 3 | 32 – 96 | 85 – 330 | - | -° | -° | 37 – 1166 | Details |

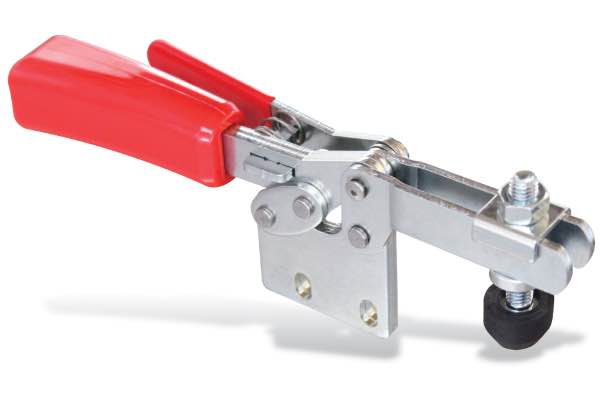

| M21S | Stahl | Senkrecht | 1.8 | 63 | 221 | - | -° | -° | 340 | Details |

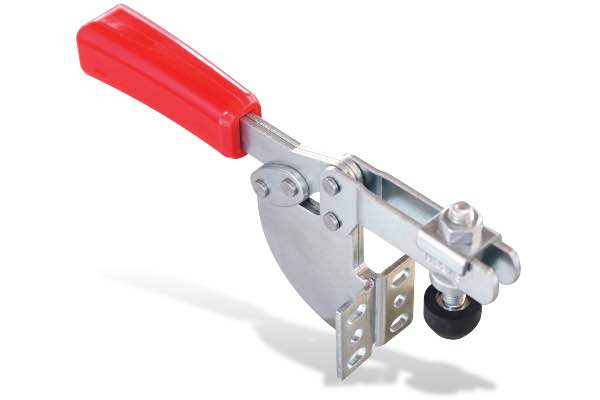

| M22 | Stahl | Winkelfuss | 0.8 – 2 | 68 – 97 | 128 – 261 | - | -° | -° | 156 – 993 | Details |

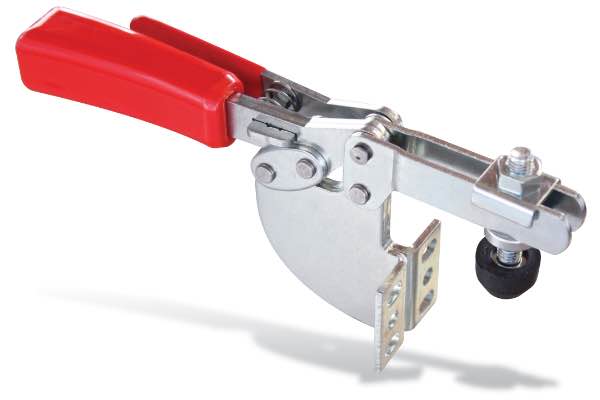

| M22S | Stahl | Winkelfuss | 1.8 | 86 | 221 | - | -° | -° | 400 | Details |

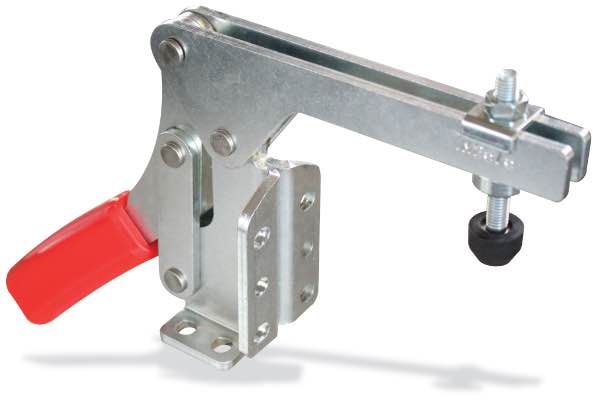

| M25 | Stahl | Winkelfuss | 2.5 | 192 | 296 | - | -° | -° | 1612 | Details |
| Zubehoer | Waagrecht | - | - | - | - | -° | -° | - | Details |
Kniehebelspanner sind Schnellspanner, die nach dem Kniehebelprinzip arbeiten. Sie ermöglichen hohe Spannkräfte bei geringem Kraftaufwand.
Kniehebelspanner/Schnellspanner werden z. B. in der Metallindustrie,im Werkzeug und Vorrichtungsbau zum Spannen beim Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren oder in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen eingesetzt.
Waagrechtspanner werden oft auch als waagrechte/horizontale Schnellspanner bzw. Kniehebelspanner oder Horizontalspanner bezeichnet. In Spannstellung befindet sich der Handgriff in waagrechter/horizontaler Position. Ausführungen mit einer zusätzlichen Sicherheitsverriegelung schützen gegen ein unbeabsichtes Öffnen des Spanners.
Unsere breite Produkpalette der Waagrechtspanner umfaßt folgende Ausführungen :
