CH-70730A Vertikal-Kniehebelspanner mit senkrechtem Fuß

CH-70730A Schnellspanner vertikal schwere Ausführung mit senkrechtem Fuss 7000N

Senkrechtspanner mit senkrechtem Fuß in schwerer Ausführung :

  • Senkrechtspanner in schwerer Ausführung für schwere Lasten
  • senkrechter Fuß für eine seitliche Montage
  • Massiver Spannarm für einfache Modifikation und spezifische Anpassung inkl. vier Aufnahmebohrungen
  • Material : gesenkgeschmiedeter, legierter Stahl, brüniert und gehärtet
  • Geriebene und einsatzgehärtete Lagerbuchsen.
  • Bolzen sind gehärtet, geschliffen und besonders langlebig.
  • Robuster, vertikaler Haltegriff
  • Gesamthöhe: 242mm
  • Höhe unter der Spannarm: 79mm
  • Spannarmlänge: 78mm
  • max. Haltekraft: 7000N
  • Gewicht: 1280g
Anwendungsgebiete :
  • Automobilindustrie, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau zum Spannen, Halten, Greifen, Positionieren, Montieren, Schweißen und Löten von Blechen und anderen Teilen in Vorrichtungen und Handlingsystemen
  • Preis und CAD-Daten auf Anfrage !
Modell-Nr.CH-70730A
Haltekraft (N) 7000 N
Gewicht (g) 1280 g
Spannarm-Öffnungswinkel 200°
Handgriff-Öffnungswinkel 128°
Preis (€) auf Anfrage

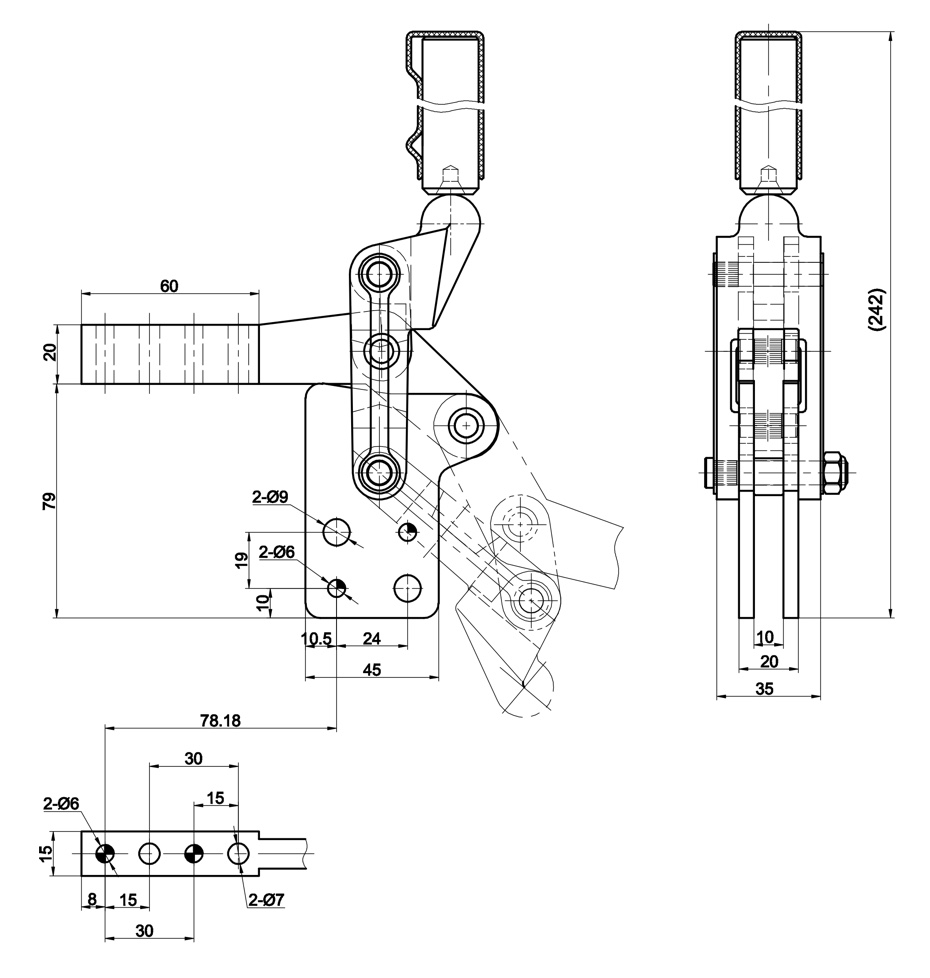

CH-70730A Technische Zeichnung Schnellspanner vertikal schwere Ausführung mit senkrechtem Fuss 7000N
