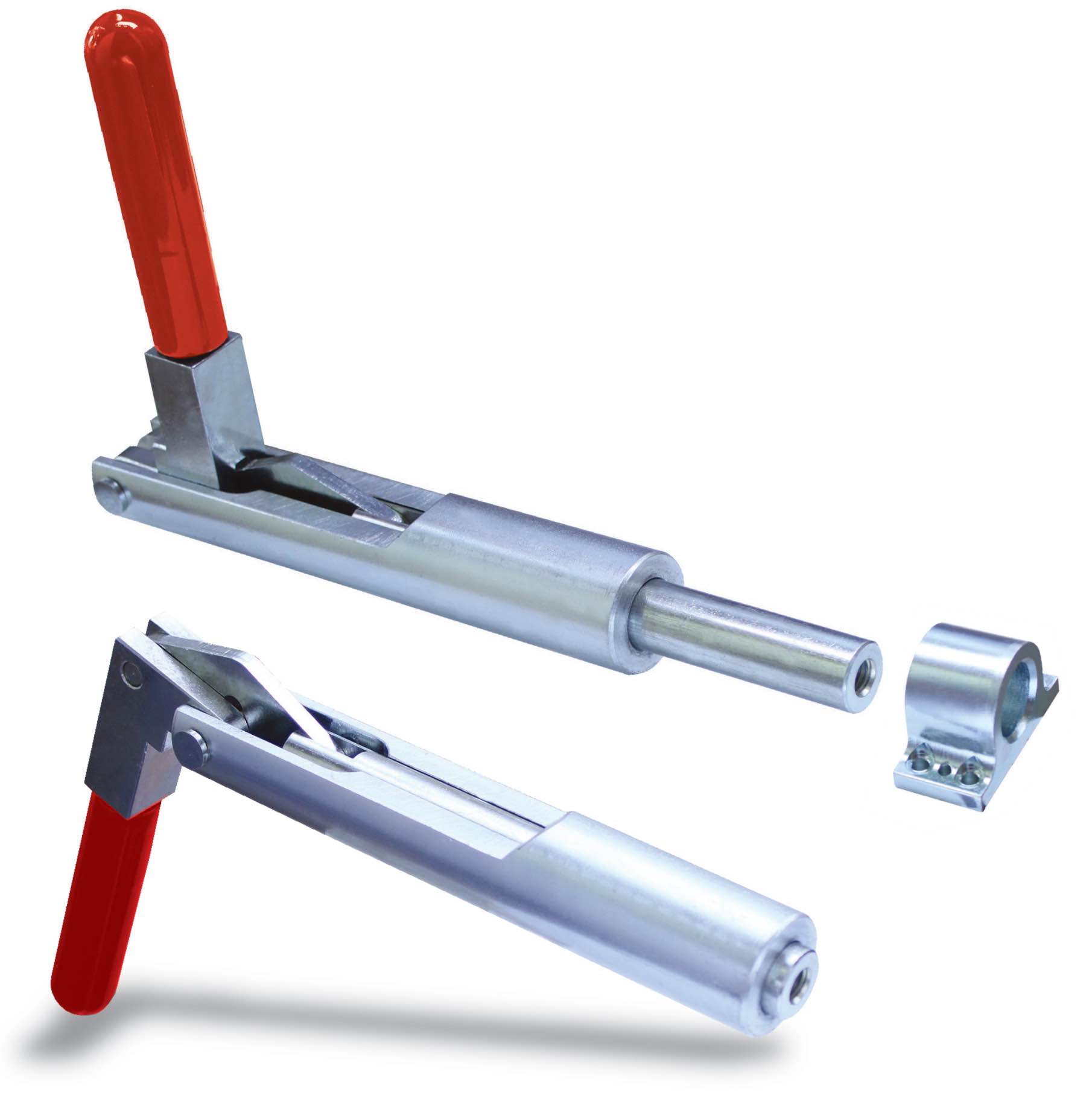

Schwerer Schubstangenspanner - mit besonders langer Schubstangenführung :
- Schubstangenspanner in schwerer Präzisionsausführung und besonders langem Hub
- Massive, schwere, kompakte Bauart
- Präzisionsspanner mit hoher Wiederholsicherheit
- geeignet für anspruchsvolle Fertigungsprozesse
- Schubstange mit Innengewinde
- extrem lange Schubstangenführung
- verriegelt in ein- und ausgefahrener Stellung, interne Verriegelung.
- Verwendung als Druck- und Zugspanner möglich.
- Material : verzinkter passivierter Qualitätsstahl
- Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
- Nieten aus rostfreiem Stahl
- Ergonomischer Handgriff aus ölbeständigem Kunststoff
- Der Präzisionsspanner kann in jeder gewünschten Position zur Befestigungsebene montiert werden
Produktdaten & Varianten
| Bestellnummer |
Größe |
F1 | F2 | Höhe | Länge | Hub |
Schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [mm] | [mm] | [g] | [EUR] |
| M68-4 |
4 |
15 |
15 |
166 |
190 |
40 |
M10 x 40 |
2080 |
98,60 |
|
|
| M68-5 |
5 |
15 |
15 |
172 |
269 |
64 |
M10 x 40 |
2500 |
109,50 |
|
|
| M68-6 |
6 |
15 |
15 |
172 |
380 |
90 |
M10 x 40 |
2800 |
239 |
|
|
| Bestellnummer | Größe | a | b | Hub | d | e | h | s | m | n | ød | ø2d | ød1 | ød2 | VD | CAD |
|---|
| M68-4 |
4 |
145 |
154 |
40 |
25 |
45 |
30 |
10 |
70 |
90 |
20 |
35 |
8 |
14 |
M10 x 40 |
|
| M68-5 |
5 |
200 |
160 |
64 |
25 |
45 |
30 |
10 |
70 |
90 |
20 |
35 |
8 |
14 |
M10 x 40 |
|
| M68-6 |
6 |
210 |
160 |
90 |
25 |
45 |
30 |
10 |
70 |
90 |
20 |
35 |
8 |
14 |
M10 x 40 |
|
Befestigungsfuss - Befestigungsflansch
- Qualitätsstahl verzinkt und passiviert
- optional in Edelstahlausführung verfügbar
- beliebige Ausführungen nach Vorgaben lieferbar !
