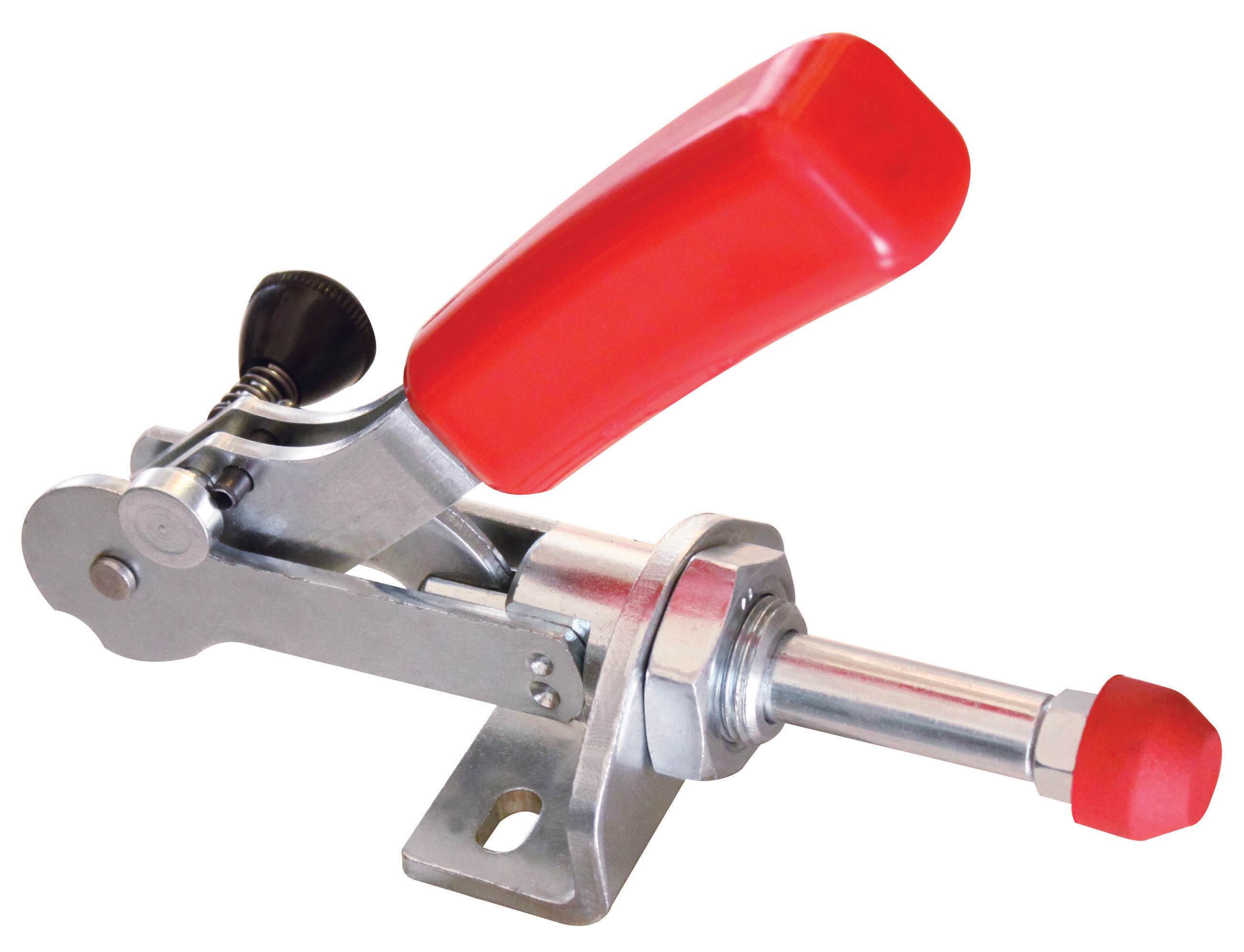

M60S Schubstangenspanner mit Sicherheitsverriegelung

M60S Schubstangenspanner mit Sicherheitsverriegelung

Schubstangenspanner mit Sicherheitsverriegelung

  • Verwendung als Druck- und Zugspanner möglich (Schubstange und Handhebel gleichlaufend).
  • Material : verzinkter passivierter Qualitätsstahl
  • Rostfreie Ausführung in Edelstahl optional erhältlich (M60SP)
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
  • ersetzt u.a. 6840S, 6841S, 92619 usw...
  • CAD-Datei und Preise auf Anfrage !
Produktdatenblatt (Download)
GrößeF1

[kN]
F2
⬅︎
[kN]
Gesamt-
höhe
Gesamt-
länge
Andrück-
schraube
Gewicht
[g]
Preis
[EUR]
CADBestell-
-ummer
3 2.5 2.5 102 190 M8 x 35 450 a.A. M60S-3

M60S Technische Zeichnung Schubstangenspanner mit Sicherheitsverriegelung

MS60/1 Befestigungswinkel

MS60/1 Befestigungswinkel für Schubstangenspanner

Befestigungswinkel

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • beliebige Ausführungen nach Vorgaben lieferbar !
Größedd1eLbhs
0 4.5 4.5 16 25 16 12 2.5
1 4.5 6.5 17.5 30 20 15.5 3
2 5.5 8 34 50 28 22 4
3 6.5 12 36 60 31.5 26 5
5 8.5 17 37 65 36 30 6
