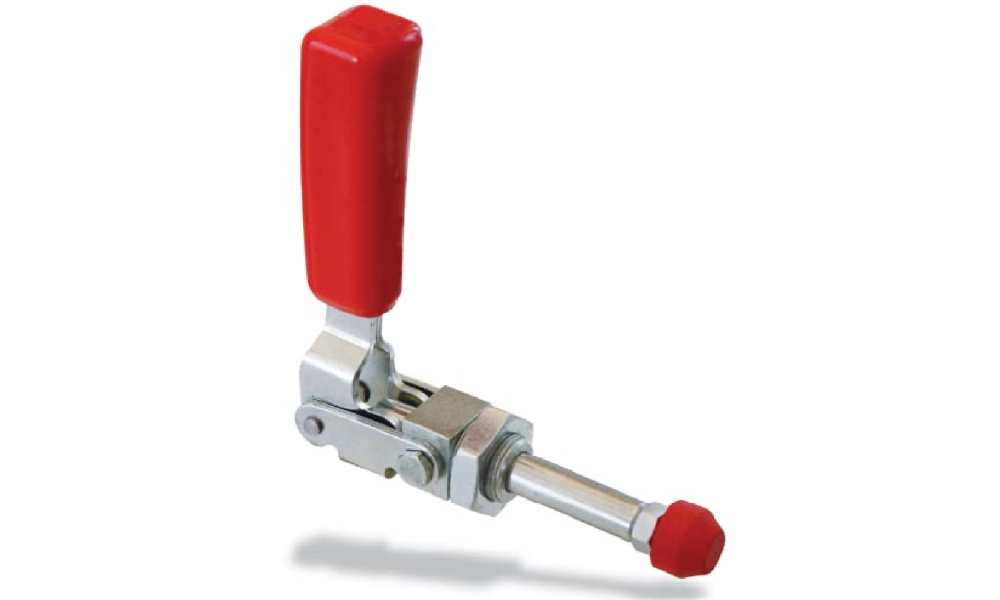

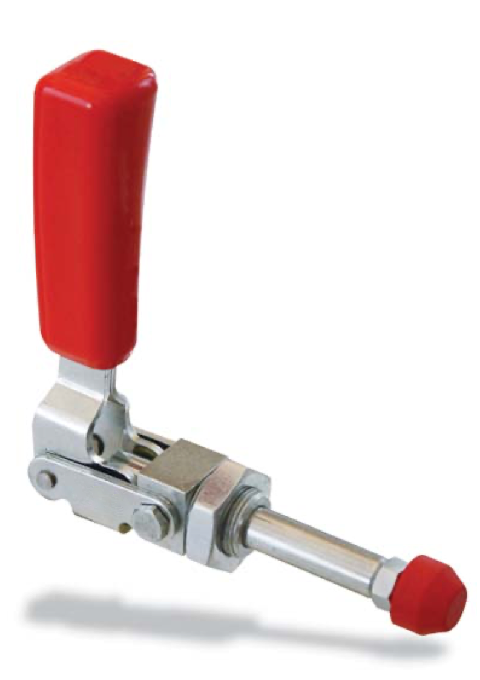

M61 Schubstangenspanner mit Befestigungsgewinde

M61 Schubstangenspanner mit Befestigungsgewinde

Schubstangenspanner mit stirnseitigem Gewinde

  • Verwendung als Druck- und Zugspanner möglich.
  • mit Aussengewinde zum direkten Einbau in Vorrichtungen und Durchgangsbohrungen
  • Material : verzinkter passivierter Qualitätsstahl
  • Größe 2 ist in der rostfreien Ausführung in Edelstahl erhältlich (M61P)
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
  • ersetzt u.a. 6840
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe F1

[kN]
F2
⬅︎
[kN]
Gesamt-
höhe
Gesamt-
länge
Andrück-
schraube
Gewicht
[g]
Preis
[EUR]
CADBestell-
-ummer
2 1.0 1.0 85 70 M6 x 35 160 16,90 M61-2
3 2.5 2.5 135 110 M8 x 35 380 19,50 M61-3
5 4.0 4.0 155 175 M10 x 50 930 28,60 M61-5
⬇︎ ⬇︎ rostfreie Ausführung in EDELSTAHL - M61P ⬇︎ ⬇︎
2 1.0 1.0 85 70 M6 x 35 160 44,50 M61P-2
3 2.5 2.5 135 110 M8 x 35 380 59,80 M61P-3

M61 Technische Zeichnung Schubstangenspanner mit stirnseitigem Befestigungsgewinde
GrößeabceklMCADBestell-
nummer
2 10 14 - 35 21 15 M16x1.5 13 M6 M61-2
3 12 18 - 56 38 25 M20x1.5 16 M8 M61-3
5 16 25 - 92 67 35 M24x1.5 22 M12 M61-5

M61S Schubstangenspanner mit Sicherheitsverriegelung

Schubstangenspanner mit Sicherheitsverriegelung

  • Die Sicherheitsverriegelung verhindert ein unbeabsichtigtes oder durch Vibrationen ausgelöstes Öffnen des Spanners
  • Die Konsole bzw. Befestigungsplatte kann nach Vorgaben bezüglich Abmessungen und Bohrbild angepasst werden.
  • Modifikationen und Sonderausführungen sind bereits bei relativ kleinen Mengen möglich.
