M68 Schubstangenspanner in schwerer Präzisionsausführung

M68 Schubstangenspanner in schwerer Präzisionsausführung M68 Schubstangenspanner in schwerer Präzisionsausführung mit besonders langem Hub

Schwerer Schubstangenspanner - mit besonders langer Schubstangenführung :

  • Schubstangenspanner in schwerer Präzisionsausführung und besonders langem Hub
  • Massive, schwere, kompakte Bauart
  • Präzisionsspanner mit hoher Wiederholsicherheit
  • geeignet für anspruchsvolle Fertigungsprozesse
  • Schubstange mit Innengewinde
  • extrem lange Schubstangenführung
  • verriegelt in ein- und ausgefahrener Stellung, interne Verriegelung.
  • Verwendung als Druck- und Zugspanner möglich.
  • Material : verzinkter passivierter Qualitätsstahl
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Der Präzisionsspanner kann in jeder gewünschten Position zur Befestigungsebene montiert werden
Hinweis :
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produkt Datenblatt (Download)
GrößeF1
⮕
[kN]		F2
⬅︎
[kN]		M68 Hoehe Schubstangenspanner in schwerer PräzisionsausführungM68 Breite Schubstangenspanner in schwerer PräzisionsausführungAndrueckschraubeGewicht
[g]		Preis
[EUR]		Bestell-
nummer
4 15.0 15.0 166 190 M10 x 40 2080 98,60 M68-4
5 15.0 15.0 172 269 M10 x 40 2500 109,50 M68-5
6 15.0 15.0 172 380 M10 x 40 2800 239,00 M68-6
M68 Zeichnung Schubstangenspanner in schwerer Präzisionsausführung
GrößeabHubdehsmnødø2død1ød2VDCADBestellnummer
4 145 154 40 25 45 30 10 70 90 20 35 8 14 M10 x 40 M68-4
5 200 160 64 25 45 30 10 70 90 20 35 8 14 M10 x 40 M68-5
6 210 160 90 25 45 30 10 70 90 20 35 8 14 M10 x 40 M68-6

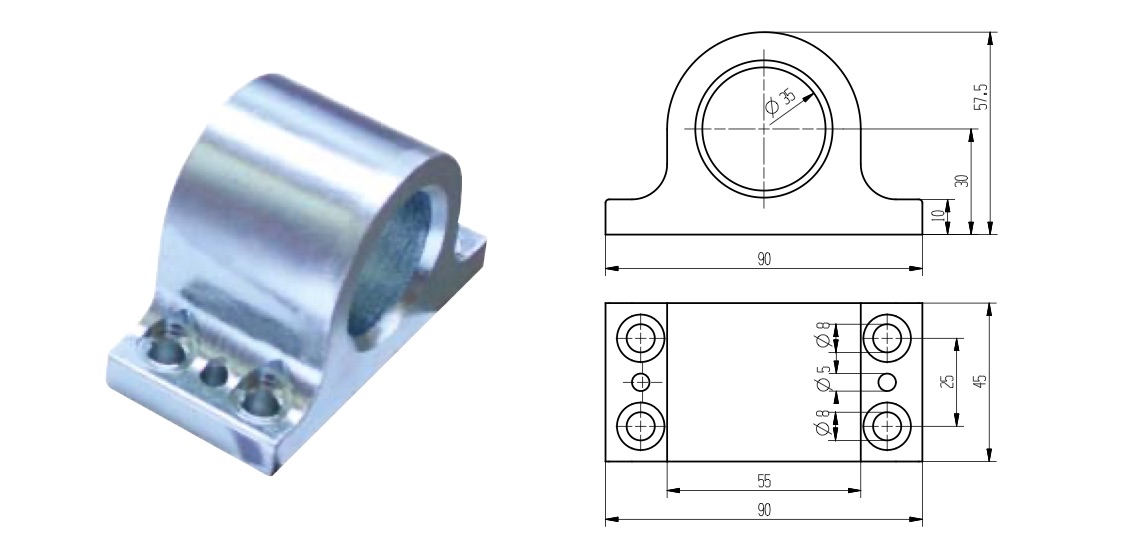

MS68/1 Befestigungsfuss

MS68/1 Befestigungsfuss Befestigungsflansch schwerer Schubstangenspanner M68

Befestigungsfuss - Befestigungsflansch

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • beliebige Ausführungen nach Vorgaben lieferbar !
