Schubstangenspanner mit Gußkörper

DST-304-HM Schubstangenspanner mit Gußkörper

DST 305 HM Schubstangenspanner mit Gußkörper

Schubstangenspanner mit Gußkörper :

Schwerer Schubstangenspanner mit Gußkörper
Kompakte, schwere Ausführung mit hoher Haltekraft von 1800N bis 6800N
Schubstange mit Innengewinde
auch als Zollgewinde erhältlich
Spanner verriegelt in eingefahrener und ausgefahrener Position
Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
Qualitätsstahl vertzinkt und passiviert
mit Gußkörper, brüniert
ergonomischer Kunststoffgriff
Modellnummer 304-EMSS in nichtrosteneder Ausführung aus Edelstahl verfügbar

Hinweis :

ersetzt u.a. DST 608, , AMF, Kipp usw...
CAD-Daten und Preise auf Anfrage ! Kurze Lieferzeiten !

▼ Zeichnung/Datenblatt in mm [inch]

TDSchubstangenspanner mit Gusskorper

Art.-Nr.	F [N]	Hub [mm]	α₁	b₁	l₁	b₂	l₂	h₁	h₂	d₁	d3	l₃	l₄	l₅	l₆	d₂	Gewicht [g]	Preis
304-CM	2270	32	180°	41.1	35	57.2	52.4	25.4	74.2	6.7	12.7	54.8	52.4	20.6	125	M8x1.25	340	a.A.
305-CM	2270	32	180°	41.1	35	57.2	52.4	25.4	94.8	6.7	12.7	54.8	52.4	20.6	125	M8x1.25	340	a.A.
304-EM	3860	42	185°	41.1	41.1	57.2	58.8	31.8	93.5	8.3	16	81	58.8	31.8	163	10x1.5	580	a.A.
304-EMSS EDELSTAHL	3860	42	185°	41.1	41.1	57.2	58.8	31.8	93.5	8.3	16	81	58.8	31.8	163	10x1.5	580	a.A.
305-EM	3860	42	180°	41.1	41.1	57.2	58.8	31.8	119.5	8.3	16	81	58.8	31.8	163	10x1.5	580	a.A.
304-HM	6800	60	180°	50.8	50.8	71.4	73.2	44.4	131.6	8.3	19.2	119.8	73.2	50.8	235	M12x1.75	1480	a.A.
305-HM	6800	60	180°	50.8	50.8	71.4	73.2	44.4	171.6	8.3	19.2	119.8	73.2	50.8	235	M12x1.75	1480	a.A.
305-BM	1800	33.8	185°	32	34	48	50	25	152.5	7	12	66.7	50	22	146.9	M8x1.25	480	a.A.

DST 304 HMY Schubstangenspanner mit Einhandgriff 6800N

Produktbeschreibung :

Max. Haltekraft 6800N
Material : Qualitäts stahl vertzinkt und passiviert
mit Gußkörper, brüniert
Kompakte Ausführung mit hoher Haltekraft
Kompakter praktischer Einhandgriff
Schubstange mit Innengewinde
auch als Zollgewinde erhältlich
verriegelt in eingefahrener und ausgefahrener Position
Ein Einsatz sowohl als Druck- als auch Zugspanner möglich

DST-304-HMY Technische Zeichnung Schubstangenspanner

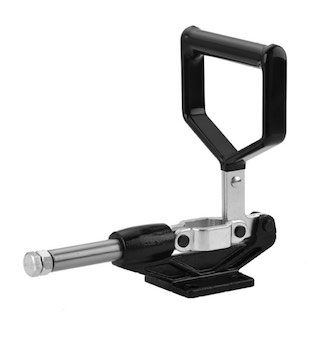

DST 305 HMY Schubstangenspanner mit Einhandgriff 6800N

Produktbeschreibung :

Haltekraft von 6800N
Qualitätsstahl vertzinkt und passiviert
mit Gußkörper, brüniert
Kompakte Ausführung mit hoher Haltekraft
Kompakter praktischer Einhandgriff
Schubstange mit Innengewinde
auch als Zollgewinde erhältlich
verriegelt in eingefahrener und ausgefahrener Position
Ein Einsatz sowohl als Druck- als auch Zugspanner möglich

DST-305-HMY Technische Zeichnung Schubstangenspanner

DST-305-CMT Schubstangenspanner mit T-Handgriff 2270N

Produktbeschreibung :

Haltekraft von 2270N
Qualitätsstahl vertzinkt und passiviert
mit Gußkörper, brüniert
Kompakte Ausführung mit hoher Haltekraft
Kompakter praktischer T-Handgriff
Schubstange mit Innengewinde
auch als Zollgewinde erhältlich
verriegelt in eingefahrener und ausgefahrener Position
Ein Einsatz sowohl als Druck- als auch Zugspanner möglich

DST-305-CMT Technische Zeichung Schubstangenspanner T-Handgriff

DST-304-EML Schubstangenspanner mit Handhebel 3860N

Produktbeschreibung :

Haltekraft von 3860N
Qualitätsstahl vertzinkt und passiviert
mit Gußkörper, brüniert
Kompakte Ausführung mit hoher Haltekraft
Praktischer langer Handhebel
Schubstange mit Innengewinde
auch als Zollgewinde erhältlich
verriegelt in eingefahrener und ausgefahrener Position
Ein Einsatz sowohl als Druck- als auch Zugspanner möglich

DST-304-EML Technische Zeichnung Schubstangenspanner mit Handhebel
