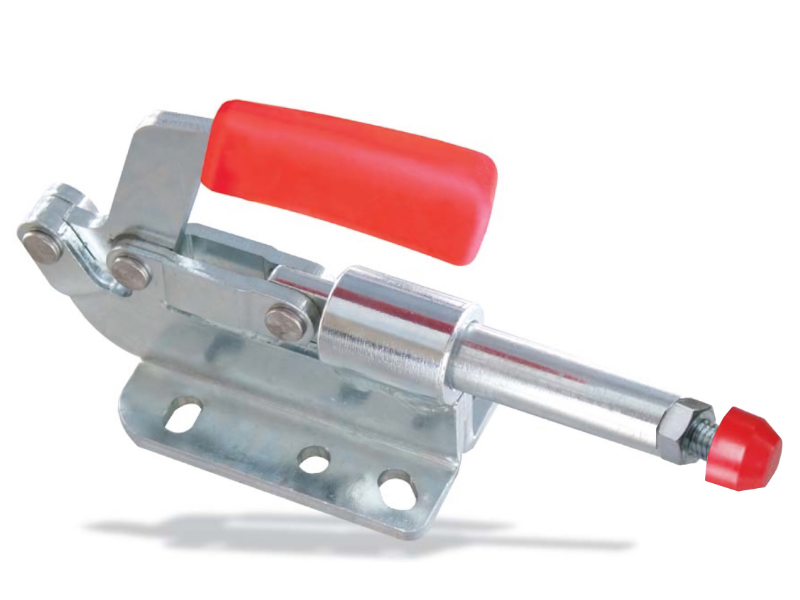

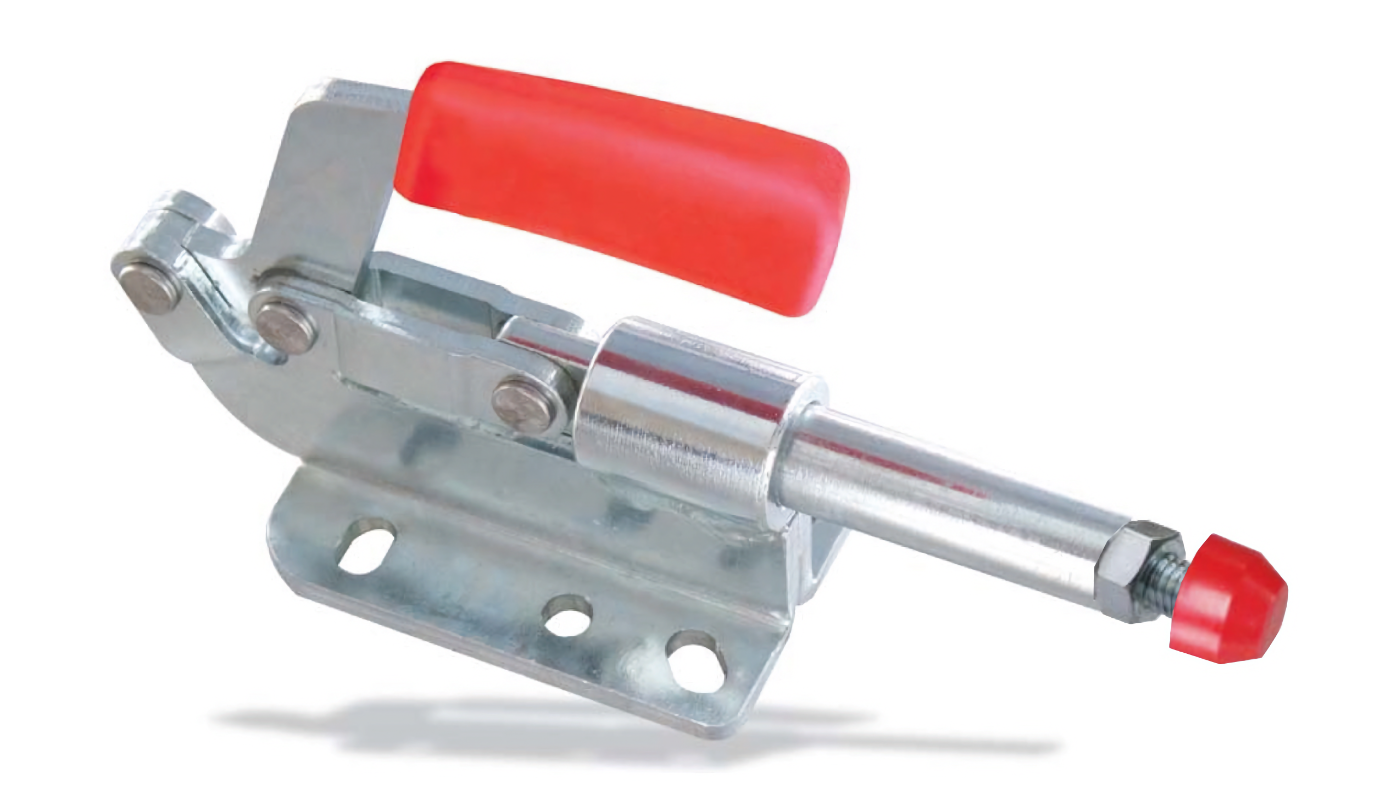

M62 Schubstangenspanner mit Handgriff

M62 Schubstangenspanner mit Handgriff

Schubstangenspanner mit waagrechter Konsole :

  • Spanner arretieren in geschlossener und in geöffneter Griffposition
  • Verwendung als Druck- und Zugspanner möglich.
  • Schubstange und Handgriff gleichlaufend
  • Haltekräfte 2kN bis 4kN
  • Material : verzinkter passivierter Qualitätsstahl
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
Hinweis :
  • CAD-Daten auf Anfrage !
M-Serie Schubstangenspanner (Katalog Download)
Größe F1

[kN]
F2
⬅︎
[kN]
M62 Hoehe Schubstangenspanner mit HandgriffM62 Breite Schubstangenspanner mit HandgriffAndrückschraubeGewicht
[g]
Preis
[EUR]
Bestell-
Nummer
3 2.0 2.0 95 186 M8 x 45 575 24,90 M62-3
5 4.0 4.0 115 190 M10 x 40 1010 32,80 M62-5
M62 Zeichnung Schubstangenspanner mit Handgriff
GrößeabcdefhlmnCADBestell-
nummer
3 14 134 32 6.5 30 37 32.5 100 55 32.5 M62-3
5 18 190 44 9 40 26.8 44 96 60 36 M62-5
