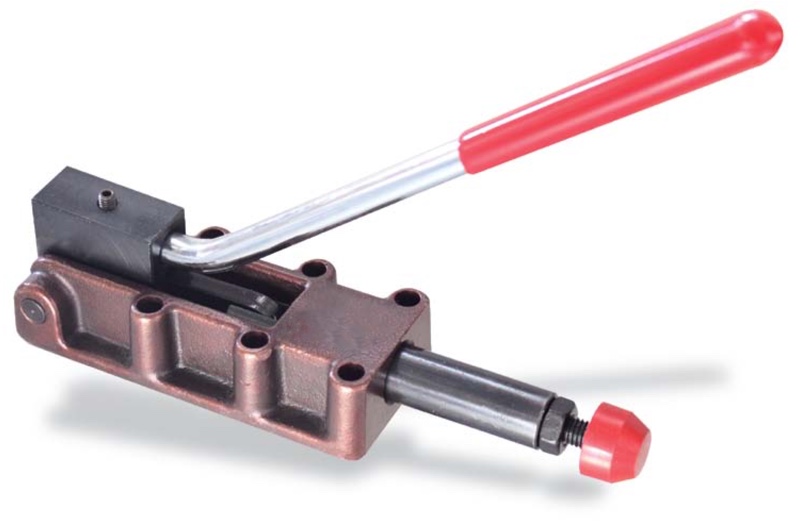

M66C Schwerer Schubstangenspanner mit umsteckbarem Handhebel

M66C Schwerer Schubstangenspanner mit umsteckbarem Handhebel

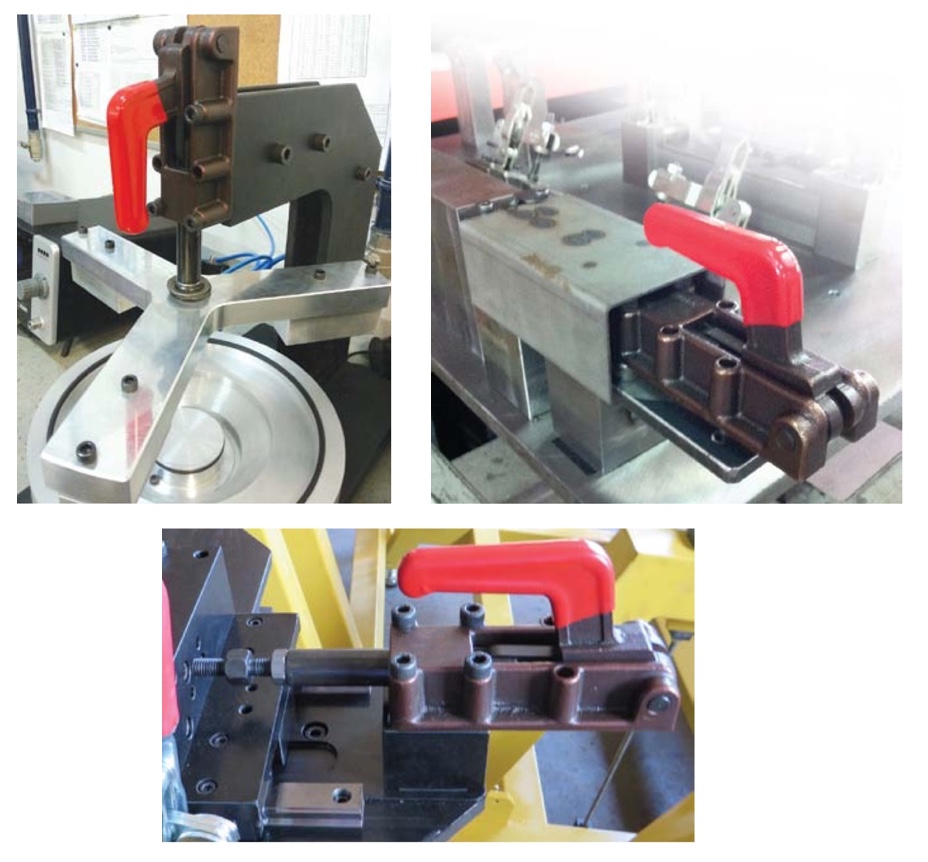

M66C Anwendungsbeispiel Schwerer Schubstangenspanner mit umsteckbarem Handhebel

Massiver Schubstangenspanner mit umsteckbarem Handhebel :

Schwere Ausführung mit langer Schubstangenführung
Spanner arretieren in geschlossener und in geöffneter Griffposition
Verwendung als Druck- und Zugspanner möglich.
Haltekräfte 7kN bis 12kN
Körper : Temperguss, phosphatiert mit gehärteten Bolzen
Handhebel verzinkt und passiviert
Schubstange : Vergütungsstahl, brüniert
Handgriff aus ölbeständigem Kunststoff
Komplett mit vergüteter Andrückschraube und Gummi-Druckstück

Hinweis :

ersetzt u.a. AMF 6842PL, Destaco usw...
CAD-Daten auf Anfrage !

Produktdatenblatt (Download)

Größe Size							Preis (EUR)	Bestell- Nummer
4	7	7	65	122	M8 x 35	700	39,80	M66C-4
5	12	12	95	185	M10 x 50	1755	49,80	M66C-5

▼ Zeichnung/Datenblatt in mm [inch]

M66C Zeichnung Schwerer Schubstangenspanner mit umsteckbarem Handhebel

Größe	a	b	c	d	e	f	g	h	k	l	m	n	Bestellnummer
4	14	56	30.5	5.5	40	90	33.3	12	23	36.5	-	49	M66C-4
5	20	63	50	8.5	50	134	41.0	18	8	35.5	40.5	62	M66C-5
