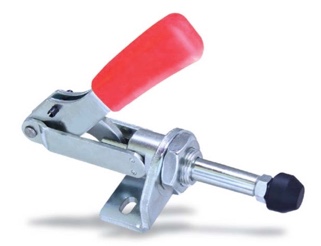

M60 Schubstangenspanner mit kleinem Winkelfuss

M60 Schubstangenspanner mit kleinem Winkelfuss
M60 Anwendungsbeispiel Schubstangenspanner mit kleinem Winkelfuss

Schubstangenspanner mit kleinem Winkelfuß

  • Verwendung als Druck- und Zugspanner möglich.
  • Material : verzinkter passivierter Qualitätsstahl
  • Die Größen 2 und 3 sind in der rostfreien Ausführung in Edelstahl erhältlich (M60P)
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
  • ersetzt u.a. 6841, Destaco usw...
  • CAD-Datei und Preise auf Anfrage !
Produktdatenblatt (Download)
Größe F1

[kN]
F2
⬅︎
[kN]
Gesamt-
höhe
Gesamt-
länge
Andrück-
schraube
Gewicht
[g]
Preis
[EUR]
CADBestell-
-ummer
0 0.8 0.8 40 110 M4 x 20 80 12,90 M60-0
1 1.0 1.0 58 120 M4 x 20 135 14,70 M60-1
2 2.0 2.0 80 175 M6 x 25 335 16,50 M60-2
3 2.5 2.5 102 190 M8 x 35 530 18,90 M60-3
5 4.5 4.5 123 230 M12 x 50 955 27,50 M60-5
⬇︎ ⬇︎ rostfreie Ausführung in EDELSTAHL - M60P ⬇︎ ⬇︎
2 2.0 2.0 80 175 M6 x 25 335 54,50 M60P-2
3 2.5 2.5 102 190 M8 x 35 530 69,80 M60P-3
M60 Technische Zeichnung Schubstangenspanner mit Winkelfuss
GrößeabcdefghklmnoCADBestell-
nummer
0 6 34.5 16 4.5 17 16.5 16 12 M10 x 1 10 16 25 7 M60-0
1 8 44 20 4.5 24 20 15 15.5 M12x1.5 13.5 20 30 7 M60-1
2 10 59 28 5.5 28 28 28.5 22 M16x1.5 16 39.5 50 12.5 M60-2
3 12 70 32 6.5 36 32 30 27 M20x1.5 19 42 60.5 15 M60-3
5 16 82 40 8.5 41 36 28 30 M24x1.5 26 46 65 15 M60-5

MS60/1 Befestigungswinkel

MS60/1 Befestigungswinkel für Schubstangenspanner

Befestigungswinkel

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • beliebige Ausführungen nach Vorgaben lieferbar !
Größedd1eLbhs
0 4.5 4.5 16 25 16 12 2.5
1 4.5 6.5 17.5 30 20 15.5 3
2 5.5 8 34 50 28 22 4
3 6.5 12 36 60 31.5 26 5
5 8.5 17 37 65 36 30 6
M61S Schubstangenspanner mit Sicherheitsverriegelung

Schubstangenspanner mit Sicherheitsverriegelung

  • Die Sicherheitsverriegelung verhindert ein unbeabsichtigtes oder durch Vibrationen ausgelöstes Öffnen des Spanners
  • Die Konsole bzw. Befestigungsplatte kann nach Vorgaben bezüglich Abmessungen und Bohrbild angepasst werden.
  • Modifikationen und Sonderausführungen sind bereits bei relativ kleinen Mengen möglich.

CAD-Daten Herunterladen
