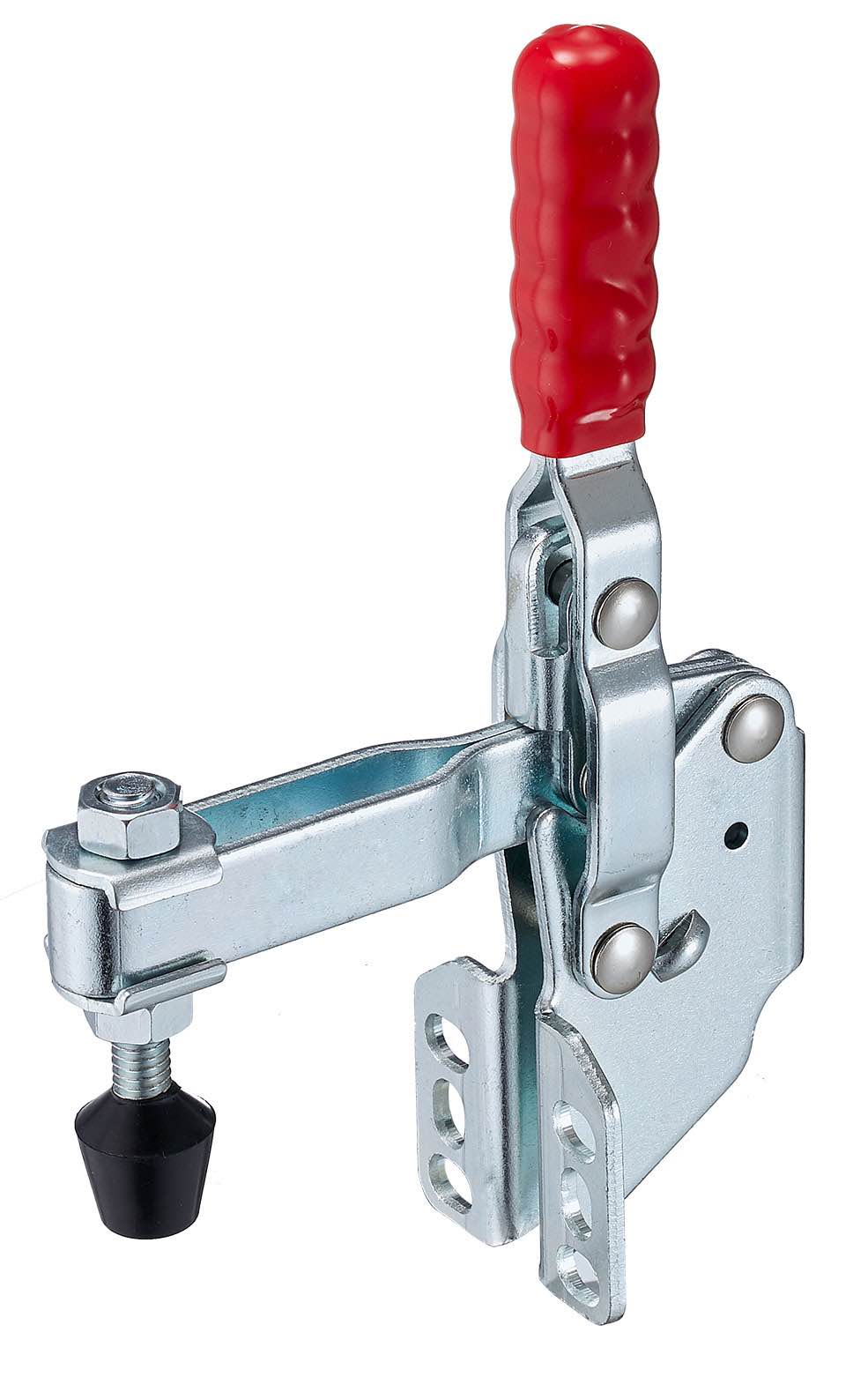

Senkrechtspanner mit Winkelfuß und U-Haltearm
- Senkrechtspanner mit Winkeluß und U-Haltearm
- verstellbarer U-Spannarm/U-Haltearm
- Komplett mit vergüteter, verzinkter Andrückschraube mit und Scheibe
- ergonomischer senkrechter Kunststoffgriff
- Material: Qualitätsstahl verzinkt und passiviert
- nichtrostende Edelstahlausführungen haben das Suffix -SS (Stainless Steel) am Ende der Artikelnummer
Hinweis :
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| 101-B |
1 |
800 |
1000 |
121.5 |
69 |
CH-14134 |
120 |
auf Anfrage
|
|
|
| 12130-SM |
3 |
1400 |
2500 |
179 |
117.5 |
FC-56212 |
395 |
auf Anfrage
|
|
|

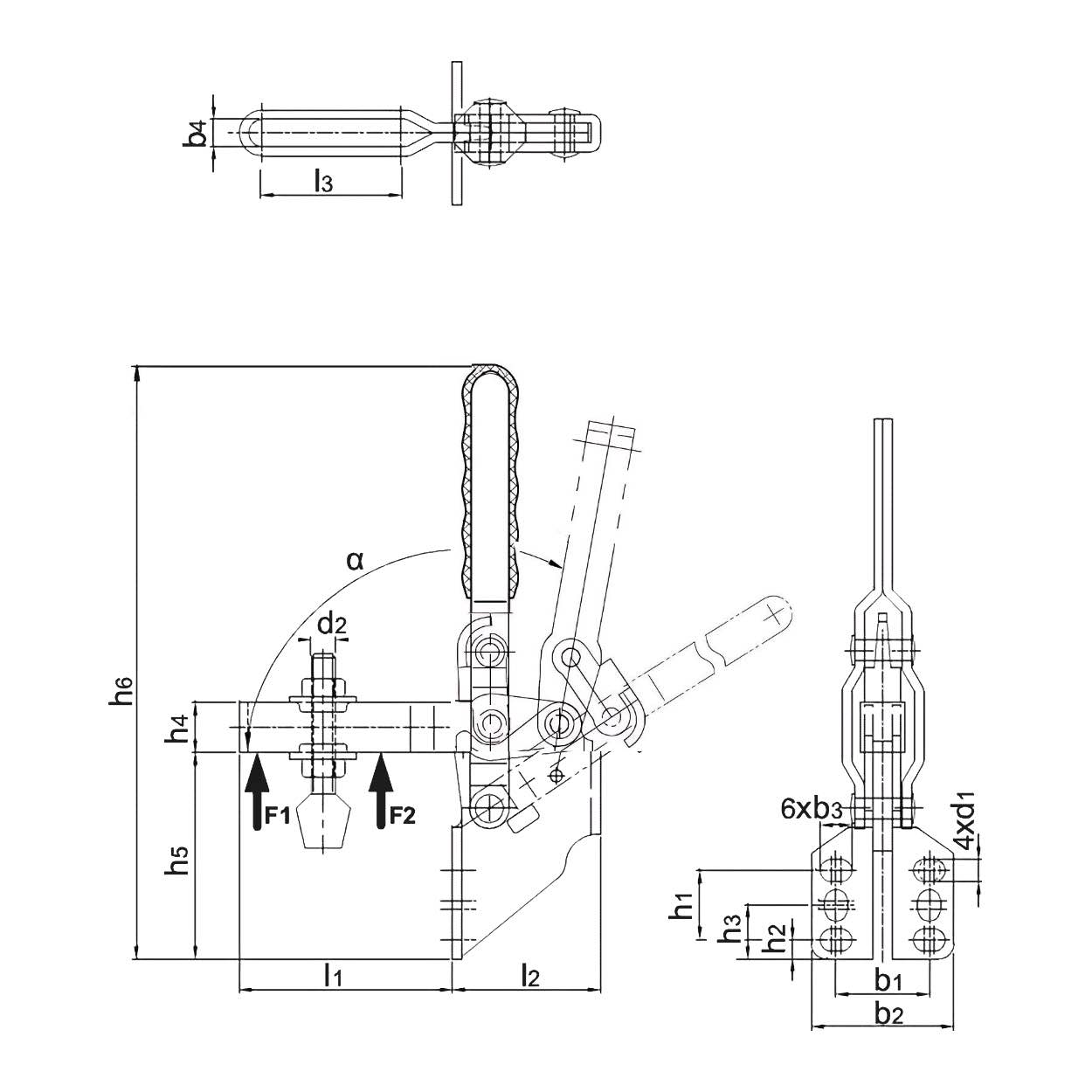

| Bestellnr. | F1 (kN) | F2 (kN) | l1 | l2 | l3 | b1 | b2 | h1 | h5 (Fuß) | h6 (max) | d1 (Ø) |
|---|
| DST-101-B |
1.0 |
- |
35.4 |
- |
22.9 |
20.0 |
30.0 |
14.0 |
44.8 |
121.5 |
4.8 |
| DST-12130-SM |
2.27 |
- |
69.5 |
48.0 |
46.5 |
33.0 |
46.0 |
15.8 |
65.8 |
179.0 |
7.2 |
