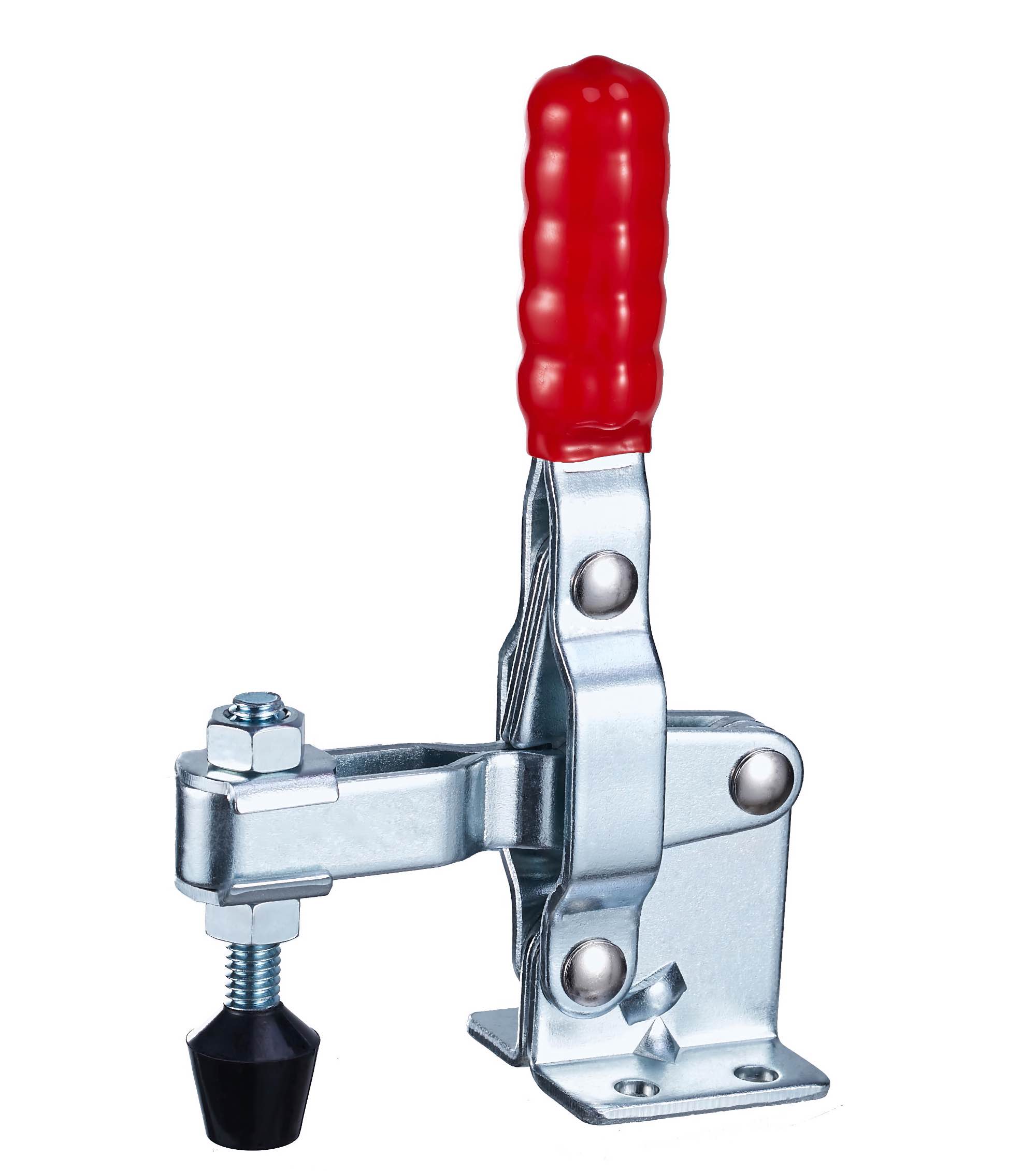

Senkrechtspanner mit waagrechtem Fuß und U-Haltearm
- Senkrechtspanner mit waagrechtem Fuß und U-Haltearm
- verstellbarer U-Spannarm/U-Haltearm
- Komplett mit vergüteter, verzinkter Andrückschraube mit und Scheibe
- Die Größen 5 und 6 werden ohne Gummikappe geliefert
- ergonomischer senkrechter Kunststoffgriff
- Material: Qualitätsstahl verzinkt und passiviert
- nichtrostende Edelstahlausführungen haben das Suffix -SS (Stainless Steel) am Ende der Artikelnummer
.
Hinweis :
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| 101-A |
0 |
500 |
700 |
79 |
54.3 |
FC-10138 |
60 |
auf Anfrage
|
|
|
| 12050-U |
1 |
800 |
1100 |
105 |
62.8 |
FC-14134 |
170 |
auf Anfrage
|
|
|
| 101-D |
2 |
1800 |
2100 |
148 |
93.4 |
FC-56212 |
330 |
auf Anfrage
|
|
|
| 12130 |
3 |
1400 |
2500 |
144 |
117.5 |
FC-56212 |
355 |
auf Anfrage
|
|
|
| 12265 |
4 |
2000 |
3400 |
206 |
142 |
FC-38312 |
635 |
auf Anfrage
|
|
|
| 10247 |
5 |
3000 |
4500 |
232 |
178.8 |
FC-12300 |
1250 |
auf Anfrage
|
|
|
| 101-J |
6 |
3500 |
5500 |
310 |
229.2 |
SA-58500 |
2540 |
auf Anfrage
|
|
|
| 101-ASS |
0 |
500 |
700 |
79 |
54.3 |
FC-10138 |
60 |
auf Anfrage
|
|
|
| 12050-USS |
1 |
800 |
1100 |
105 |
62.8 |
FC-14134 |
170 |
auf Anfrage
|
|
|
| 12130-SS |
3 |
1400 |
2500 |
144 |
117.5 |
FC-56212 |
355 |
auf Anfrage
|
|
|
| 12265-SS |
4 |
2000 |
3400 |
206 |
142 |
FC-38312 |
635 |
auf Anfrage
|
|
|

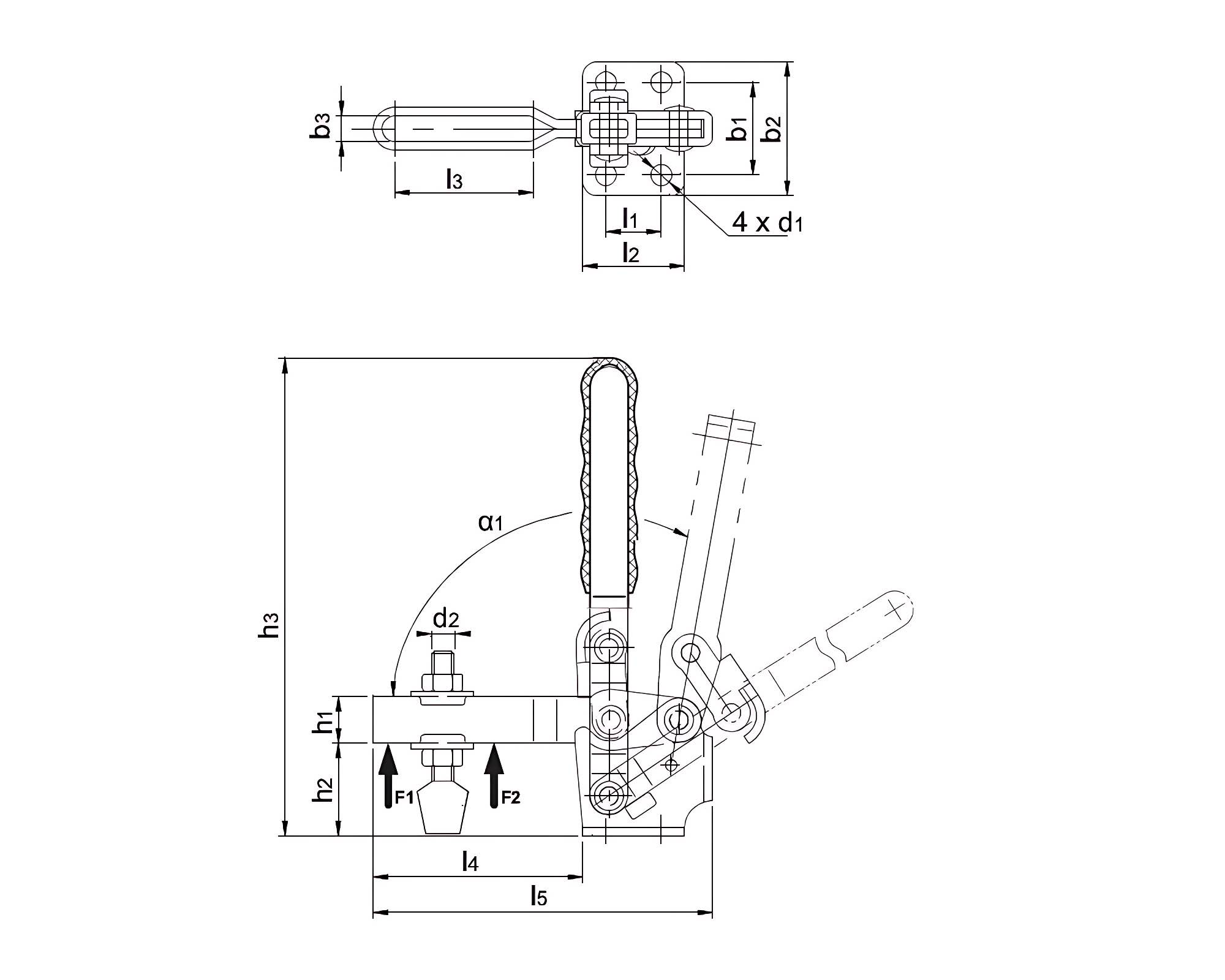

| Bestellnr. | Größe | F1 | F2 | l1 | l2 | l3 | l4 | l5 | b1 | b2 | h1 | h2 | h3 (max) | d1 (Ø) |
|---|
| DST-101-A |
0 |
500N |
700N |
15.9 |
25.4 |
20.5 |
26.0 |
54.3 |
23.8 |
33.3 |
8.0 |
18.5 |
79.0 |
4.4 |
| DST-12050-U |
1 |
800N |
1100N |
12.7 |
25.4 |
20.5 |
33.3 |
62.8 |
27.0 |
39.7 |
9.8 |
22.7 |
105.0 |
5.2 |
| DST-101-D |
2 |
1800N |
2100N |
19.0 |
39.4 |
32.0 |
54.0 |
93.4 |
31.0 |
42.0 |
14.0 |
36.0 |
148.0 |
6.3 |
| DST-12130 |
3 |
1400N |
2500N |
19.0 |
34.9 |
46.5 |
73.0 |
117.5 |
31.8 |
46.0 |
16.0 |
31.8 |
144.0 |
7.2 |
| DST-12265 |
4 |
2000N |
3400N |
31.8 |
49.2 |
62.5 |
86.2 |
142.0 |
45.3 |
64.3 |
19.0 |
43.4 |
206.0 |
8.7 |
| DST-10247 |
5 |
3000N |
4500N |
31.8 |
50.8 |
83.5 |
128.0 |
178.8 |
45.2 |
64.2 |
22.5 |
50.5 |
232.0 |
8.7 |
| DST-101-J |
6 |
3500N |
5500N |
50.8 |
76.2 |
110.0 |
153.0 |
229.2 |
69.8 |
95.2 |
31.8 |
83.0 |
310.0 |
12.3 |
