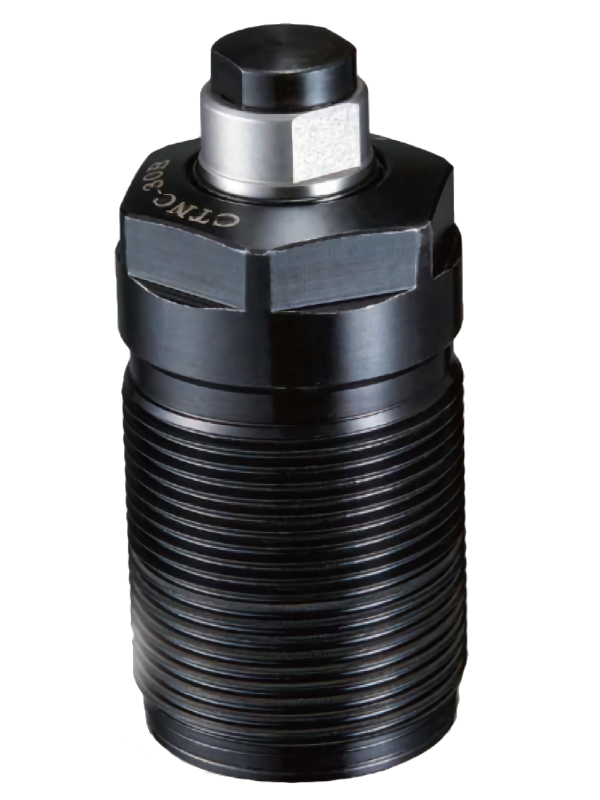

CTNC Hydraulische Einschraub-Abstützelemente

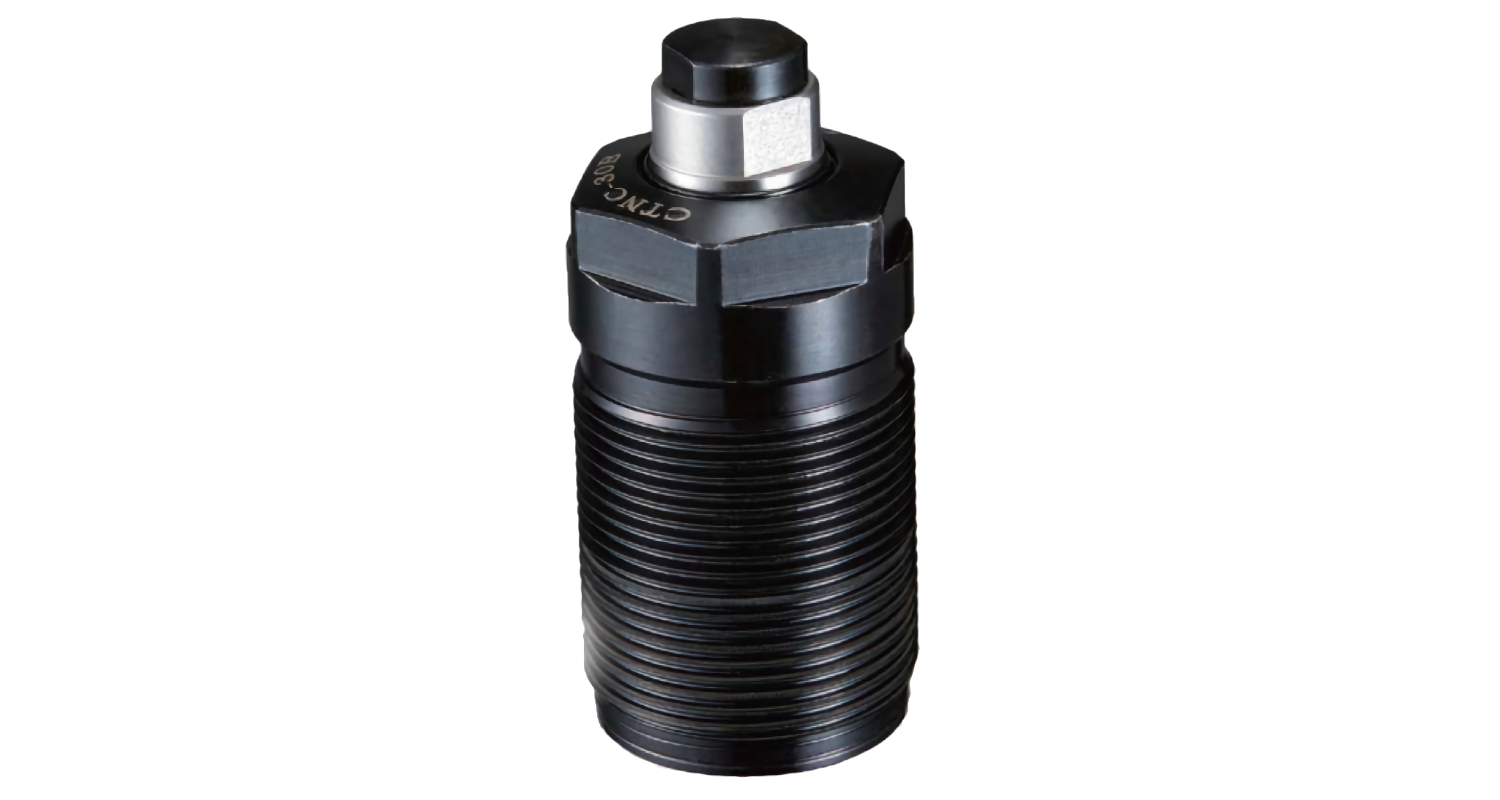

CTNC Hydraulische Einschraub-Abstützelemente – Hohe Abstützkraft & universelle Montage
- Hohe Abstützkraft: Der Spalt zwischen Kolbenstange und Spannzange wurde für eine verbesserte Gesamtleistung optimiert, was zu einer deutlich höheren Abstützkraft führt.
- Hoher Druck: Der Arbeitsdruckbereich liegt zwischen 7 und 35 MPa.
- Universeller Einbau: Die CTNC-Serie ist mit gängigen Zylindern auf dem Markt kompatibel und austauschbar.
- Erhältlich in zwei Funktionsweisen: Hydraulisch ausfahrend und federnd ausfahrend.
Technische Hinweise:
- Wenn Abstützelement und Spannzylinder einander gegenüberliegend eingesetzt werden, achten Sie auf die richtige Auswahl: Die Abstützkraft sollte mindestens dem 1,5-fachen der Spannkraft des Zylinders entsprechen.
- Halten Sie die Entlüftungsöffnung zur Atmosphäre hin offen, um das Eindringen von Kühlschmierstoff und Schleifstaub in das Innere des Abstützzylinders wirksam zu verhindern.
- Wenn die Ausfahrgeschwindigkeit der Kolbenstange zu hoch ist, kann dies beim Auftreffen auf das Werkstück zu einem Rückprall (Prellen) führen und an der Rückprallposition klemmen...
Kundenspezifische Lösungen / Service:
- Sonderausführungen und spezifische Gewindeoptionen sind auf Anfrage lieferbar.
- CAD-Daten stehen im Bereich „CAD & Downloads“ zur Verfügung.
Beispiel Bestellnummer:
CTNC-30B
Baureihe – Zylinder-Außendurchmesser (Gewinde) – Funktionsweise
| ① | CTNC | Baureihe | CTNC – Hydraulische Einschraub-Abstützelemente |
|---|---|---|---|
| ② | 30 | Zylinder-Außendurchmesser | 26 : M26x1.5 30 : M30x1.5 36 : M36x1.5 45 : M45x1.5 |
| ③ | B | Funktionsweise (Typ) | A : Federnd ausfahrend (Spring rising type) B : Hydraulisch ausfahrend (Hydraulic rising type) |
Spezifikationen CTNC Abstützelemente
| Modell-Nr. | Abstützkraft bei 35 MPa [N] | Öl-Zylinderkapazität [cm³] | Federkraft (Ausfahren) [N] | Abstützhub [mm] | Max. Betriebsdruck [MPa] | Min. Betriebsdruck [MPa] | Betriebstemperatur [°C] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|
| CTNC-26 | 440 | 0,3 | 4 ~ 9 | 6,5 | 35 | 7 | 0~70 | 0,15 |
| CTNC-30 | 710 | 0,6 | 5 ~ 11 | 8 | 35 | 7 | 0~70 | 0,2 |
| CTNC-36 | 1170 | 1,1 | 6 ~ 14 | 10 | 35 | 7 | 0~70 | 0,3 |
| CTNC-45 | 1630 | 1,8 | 8 ~ 22 | 12 | 35 | 7 | 0~70 | 0,75 |
Hinweis: Der Arbeitsdruckbereich liegt bei 7 – 35 MPa. Achten Sie auf geeignete Durchflussregelventile, um zu hohe Rücklaufgeschwindigkeiten zu vermeiden.

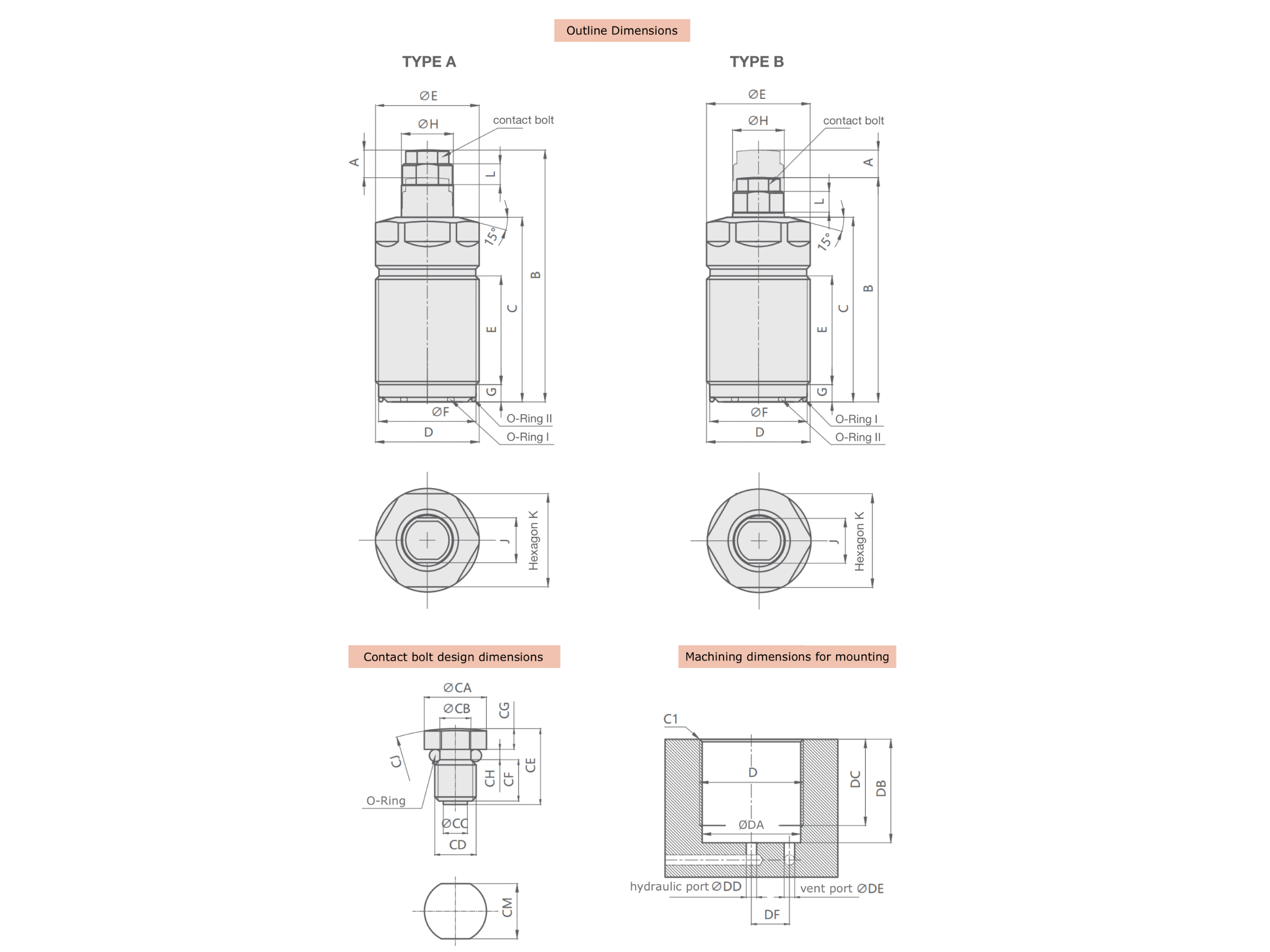

Technische Zeichnung & Leistungsdiagramme

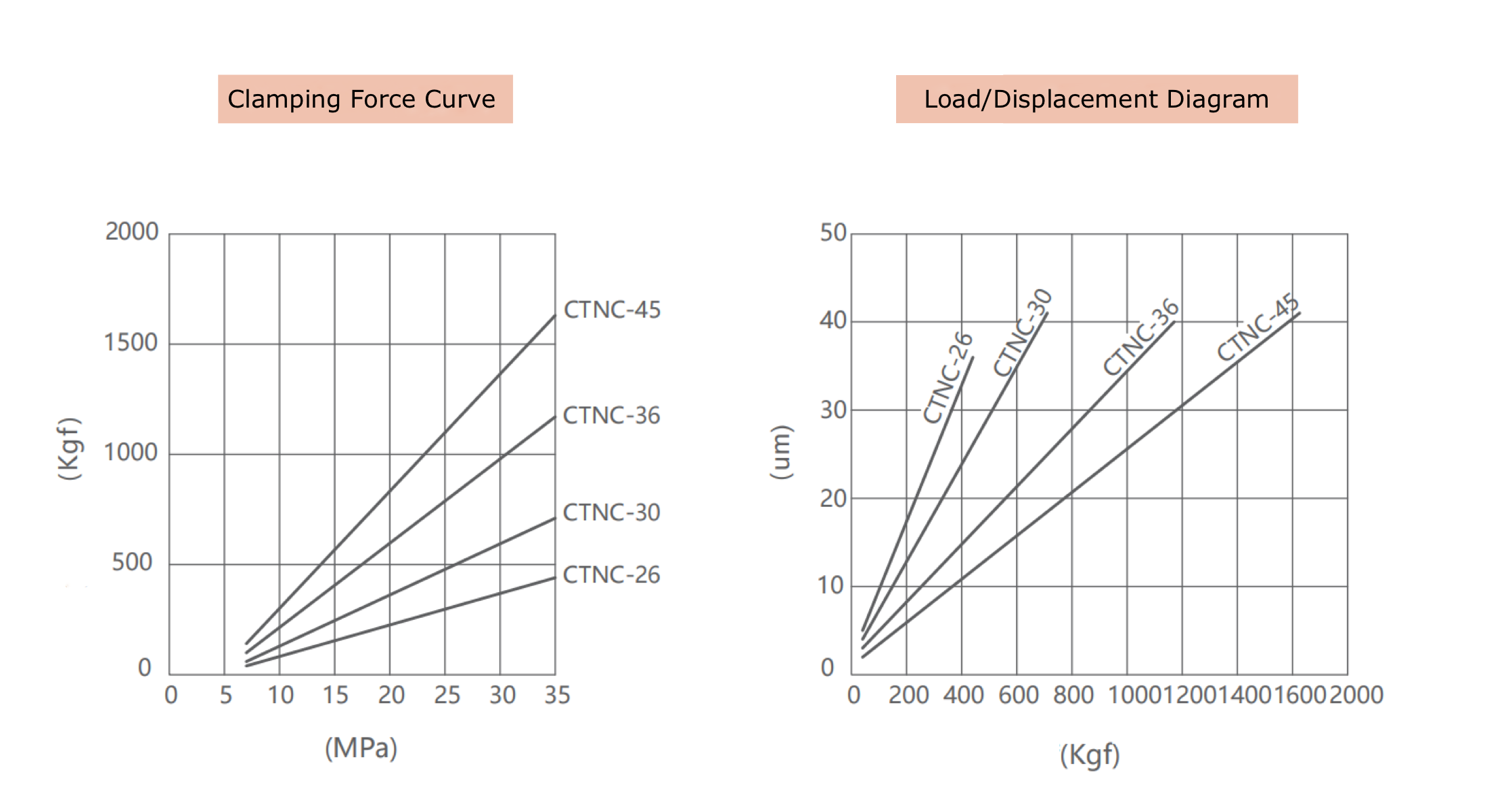

Die Leistungsdiagramme zeigen das Verhältnis zwischen Hydraulikdruck und Abstützkraft (MPa vs. kgf) sowie die Last-Verschiebungs-Eigenschaften für die Modelle CTNC-26, CTNC-30, CTNC-36 und CTNC-45.
CAD-Daten & Dokumentation
CAD-Dateien im STEP-Format auf Anfrage !
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
