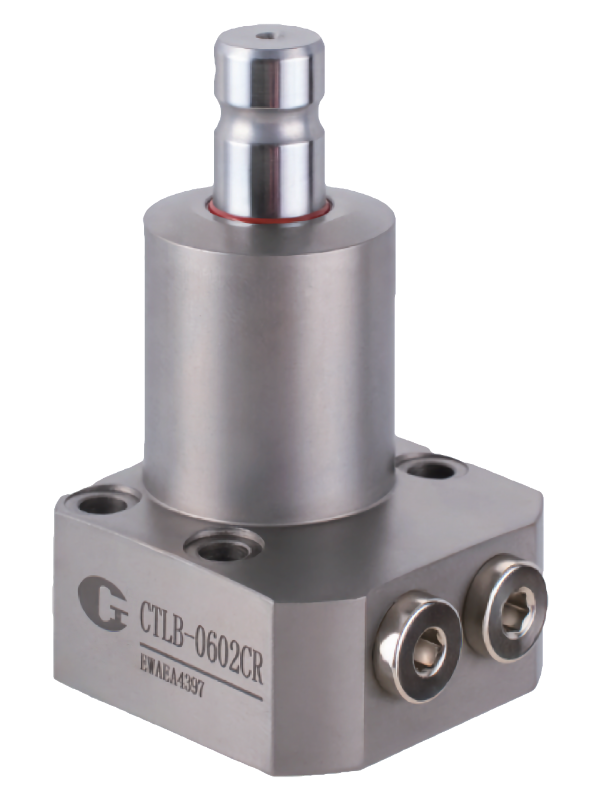

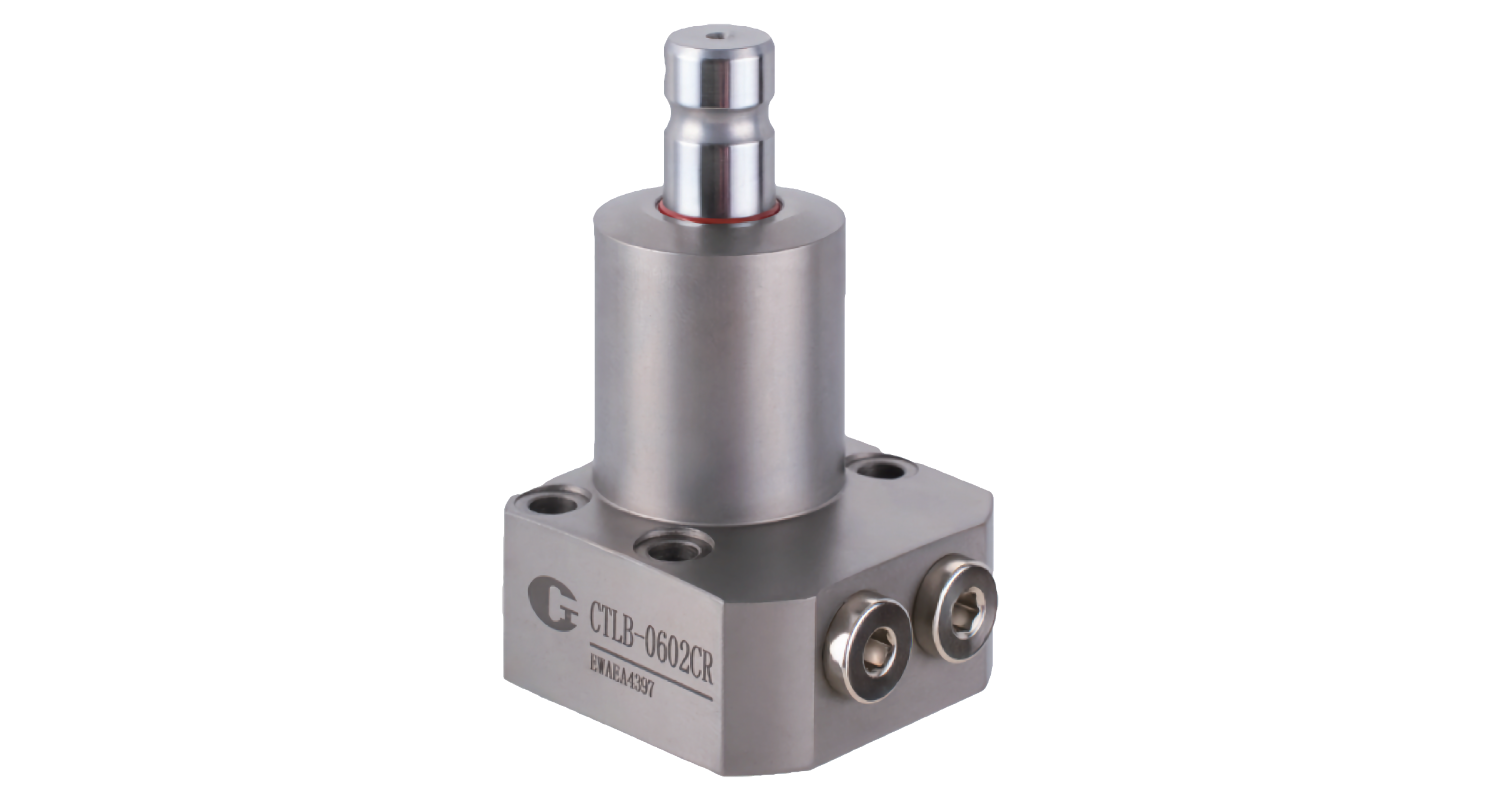

CTLB Hydraulischer Hochdruck-Schwenkspanner
Hydraulischer Hochdruck-Schwenkspanner – kompakte Bauform und hohe Spannkräfte
- Kompakter hydraulischer Schwenkspanner für automatisierte Spannvorrichtungen und Bearbeitungsanlagen
- Robuste Bauweise für den Einsatz bei hohen Hydraulikdrücken
- Schwenk- und Spannbewegung ermöglichen eine schnelle und platzsparende Werkstückbestückung
- Sieben Baugrößen von CTLB-0402 bis CTLB-4002
- Hohe Spannkräfte bis ca. 42,5 kN, abhängig von Baugröße, Hydraulikdruck und Hebellänge
- Schwenkrichtung rechts oder links wählbar
- Max. Betriebsdruck: 350 bar
- Min. Betriebsdruck: 7 bar
- Gesamthub von 14 bis 35,5 mm, abhängig von der Baugröße
- Betriebstemperatur: 0 bis +70 °C
- O-Ring-Anschluss als optionale Ausführung erhältlich
- Optionaler Anschluss für eine Geschwindigkeitsregelung
Hinweise:
- Die tatsächliche Spannkraft ist abhängig vom Hydraulikdruck und der verwendeten Hebellänge.
- Die Spann- und Entspannbewegung sollte nicht mit überhöhter Geschwindigkeit betrieben werden.
- Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen (optional erhältlich).
- Die Montagebolzen sind nicht im Lieferumfang enthalten.
- Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
- CAD-Daten stehen weiter unten zum Download bereit ! KURZE LIEFERZEITEN !!!
Beispiel-Bestellcode:
CTLB-0402CR
Baureihe – Baugröße – Anschlussausführung – Schwenkrichtung
| ① | Baureihe | CTLB – hydraulischer Hochdruck-Schwenkspanner | |
| ② | Baugröße | 0402 : Zylinder-Ø 32 mm 0602 : Zylinder-Ø 36 mm 0802 : Zylinder-Ø 39 mm 1002 : Zylinder-Ø 46 mm 1602 : Zylinder-Ø 53 mm 2502 : Zylinder-Ø 71 mm 4002 : Zylinder-Ø 90 mm |
|
| ③ | Anschlussausführung | Leer : Standard-Rohrleitungsanschluss C : O-Ring-Anschluss mit G-Gewindestopfen |
|
| ④ | Schwenkrichtung | R : Rechts L : Links |
| Modell | Spannkraft [kgf] | Spannkraft [kN] | Schwenkhub [mm] | Spannhub [mm] | Gesamthub [mm] | Zylinderkapazität Spannen [cm³] | Zylinderkapazität Entspannen [cm³] | eff. Kolbenfläche Spannen [cm²] | eff. Kolbenfläche Entspannen [cm²] |
|---|---|---|---|---|---|---|---|---|---|
| CTLB-0402 | 350 | 3,43 | 6 | 8 | 14 | 3,6 | 1,4 | 2,545 | 1,005 |
| CTLB-0602 | 508 | 4,98 | 7 | 8 | 15 | 5,2 | 2,2 | 3,463 | 1,453 |
| CTLB-0802 | 690 | 6,77 | 8 | 10 | 18 | 8,1 | 3,6 | 4,524 | 1,979 |
| CTLB-1002 | 980 | 9,61 | 9,5 | 10 | 19,5 | 12,9 | 5,5 | 6,605 | 2,804 |
| CTLB-1602 | 1490 | 14,61 | 11 | 13 | 24 | 21,8 | 10,0 | 9,079 | 4,170 |
| CTLB-2502 | 2869 | 28,13 | 16 | 16 | 32 | 57,9 | 26,2 | 18,096 | 8,198 |
| CTLB-4002 | 4329 | 42,45 | 19,5 | 16 | 35,5 | 100,4 | 43,9 | 28,274 | 12,370 |
Hinweis: Die erreichbare Spannkraft ist abhängig vom Hydraulikdruck und von der Länge des verwendeten Spanneisens. Für die genaue Auslegung sind die jeweiligen Spannkraftdiagramme zu beachten.

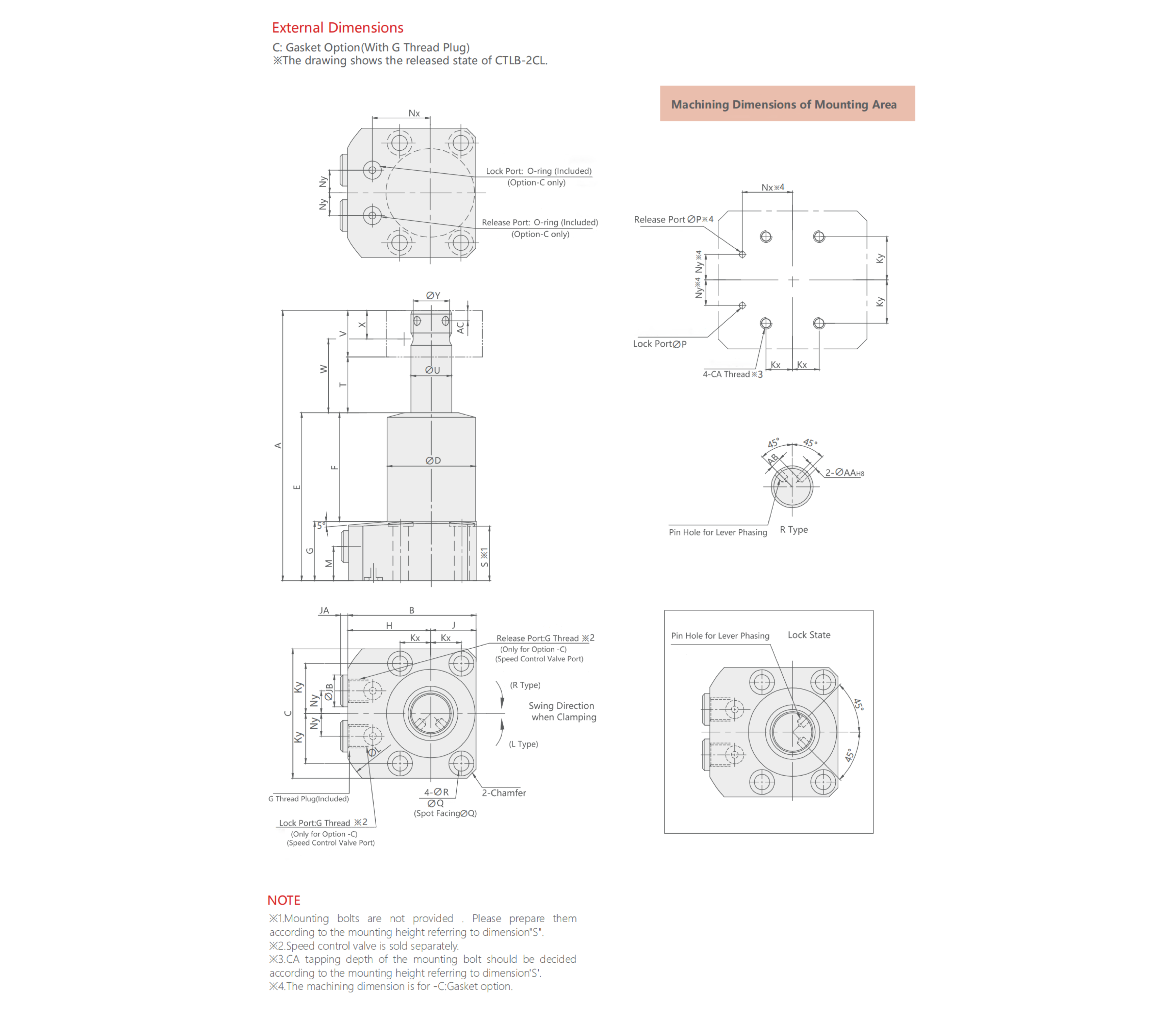

| Maß | CTLB-0402 | CTLB-0602 | CTLB-0802 | CTLB-1002 | CTLB-1602 | CTLB-2502 | CTLB-4002 |
|---|---|---|---|---|---|---|---|
| A | 97,5 | 105 | 119 | 134,5 | 159,5 | 211 | 241 |
| B | 49,5 | 53,5 | 56,5 | 64 | 71,5 | 99,5 | 118 |
| C | 47 | 55 | 57 | 70 | 71 | 84 | 102 |
| D | 32 | 36 | 39 | 46,5 | 53 | 71 | 90 |
| E | 62,5 | 66 | 74 | 83 | 99,5 | 131 | 148,5 |
| F | 36,5 | 40 | 48 | 57 | 72,5 | 101 | 112,5 |
| G | 26 | 26 | 26 | 26 | 27 | 30 | 36 |
| H | 33 | 35 | 36,5 | 40 | 43,5 | 57,5 | 67 |
| J | 16,5 | 18,5 | 20 | 24 | 28 | 42 | 51 |
| Kx | 11 | 12 | 13,5 | 16 | 20 | 32 | 40 |
| Ky | 18 | 21 | 22 | 27 | 27,5 | 32 | 40 |
| L | 76 | 78 | 83 | 93 | 98 | 132 | 148 |
| M | 15 | 15 | 15 | 15 | 16 | 16,5 | 22,5 |
| Nx | 22 | 24 | 25,5 | 29 | 32,5 | 43,5 | 53 |
| Ny | 9 | 9 | 10 | 12 | 14 | 19 | 20 |
| P | 3 | 3 | 3 | 3 | 3 | 5 | 5 |
| Q | 9 | 11 | 11 | 14 | 14 | 17,5 | 20 |
| R | 5,5 | 6,8 | 6,8 | 9 | 9 | 11 | 14 |
| S | 24 | 24 | 24 | 24 | 25 | 28 | 33 |
| T | 16 | 17 | 20 | 21,5 | 26 | 34 | 37,5 |
| U | 14 | 16 | 18 | 22 | 25 | 35,5 | 45 |
| V | 19 | 22 | 25 | 30 | 34 | 46 | 55 |
| W | 25,5 | 28 | 32,5 | 36,5 | 43 | 57 | 65 |
| X | 9,5 | 11 | 12,5 | 15 | 17 | 23 | 27,5 |
| Y | 12,5 | 14 | 16 | 19,5 | 22 | 31 | 39,5 |

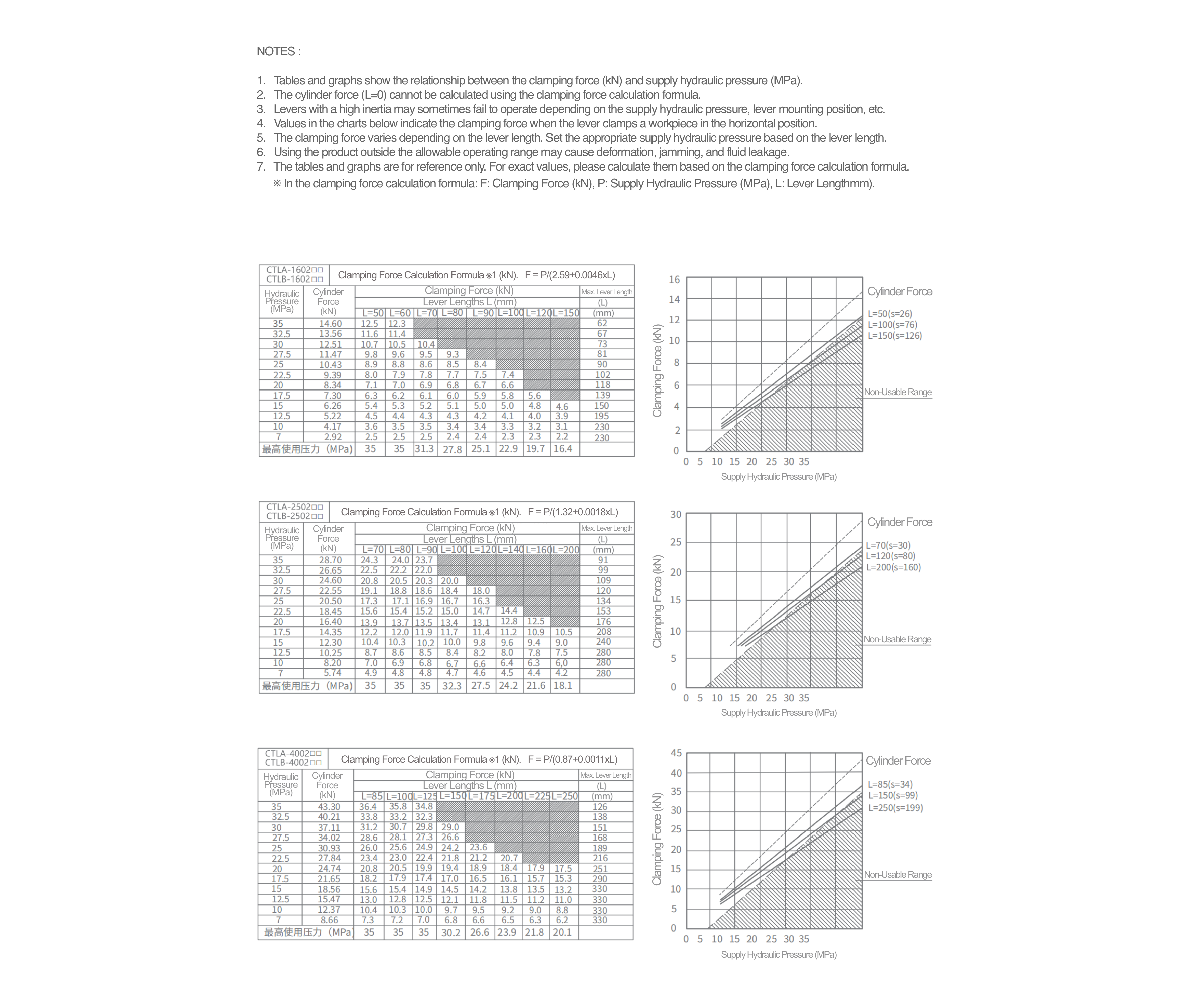

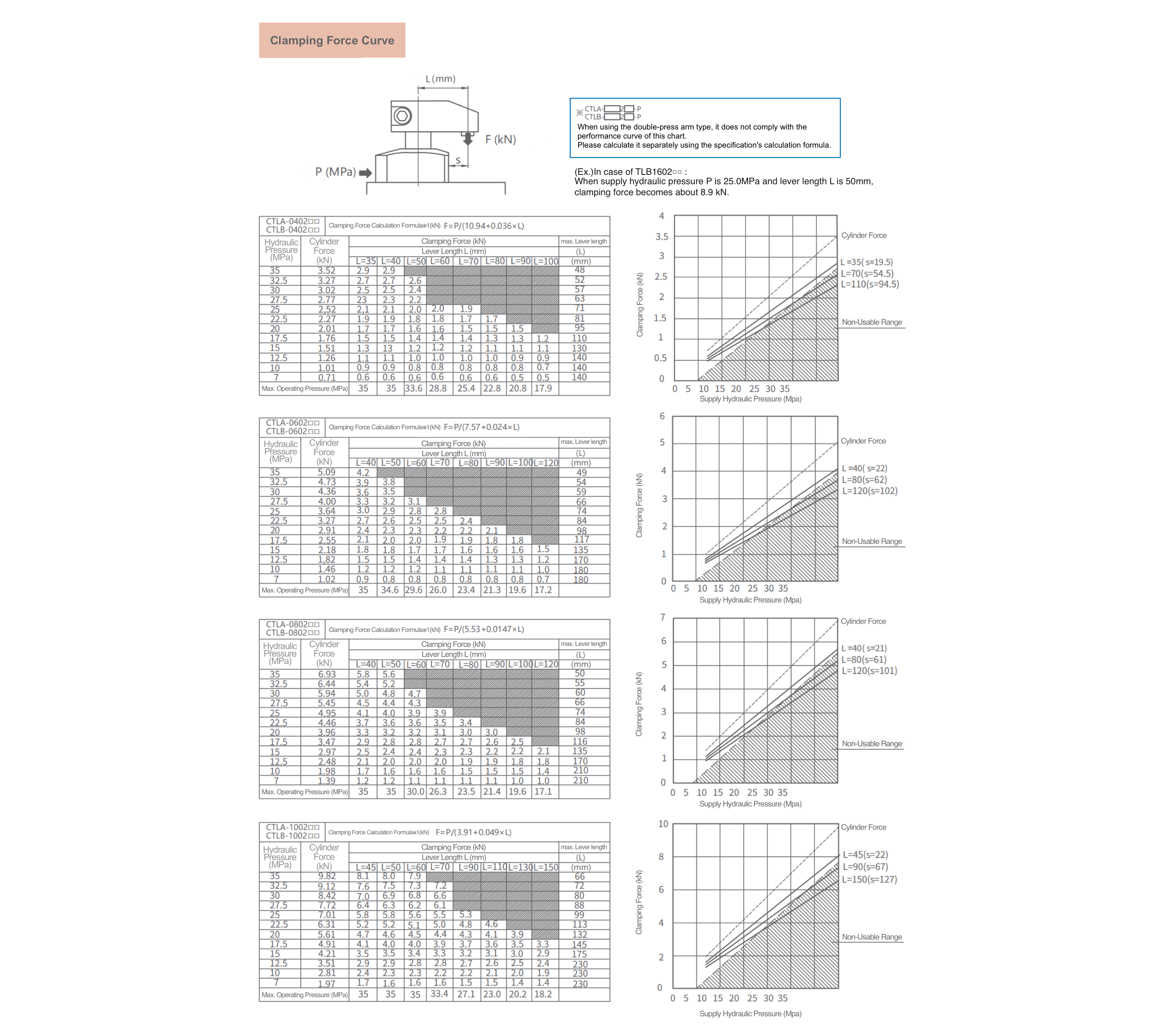

Die erreichbare Spannkraft des CTLB-Schwenkspanners ist abhängig vom anliegenden Hydraulikdruck und von der Länge des verwendeten Spanneisens. Die nachfolgenden Spannkraftdiagramme dienen zur Auslegung des Schwenkspanners für den jeweiligen Anwendungsfall.
Bei der Auswahl des Schwenkspanners sind neben der gewünschten Spannkraft auch die zulässige Hebellänge und der maximale Betriebsdruck zu berücksichtigen.
CTLB Hydraulischer Hochdruck-Schwenkspanner – CAD-Daten
auf Anfrage !
Alle CAD-Dateien können im STEP-Format zur Verfügung gestellt werden.
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
