CH-FC Andruckspindeln mit aufvulkanisiertem Neopren-Druckstück

CH-FC-Andruckspindeln mit aufvulkanisiertem Neopren-Druckstück

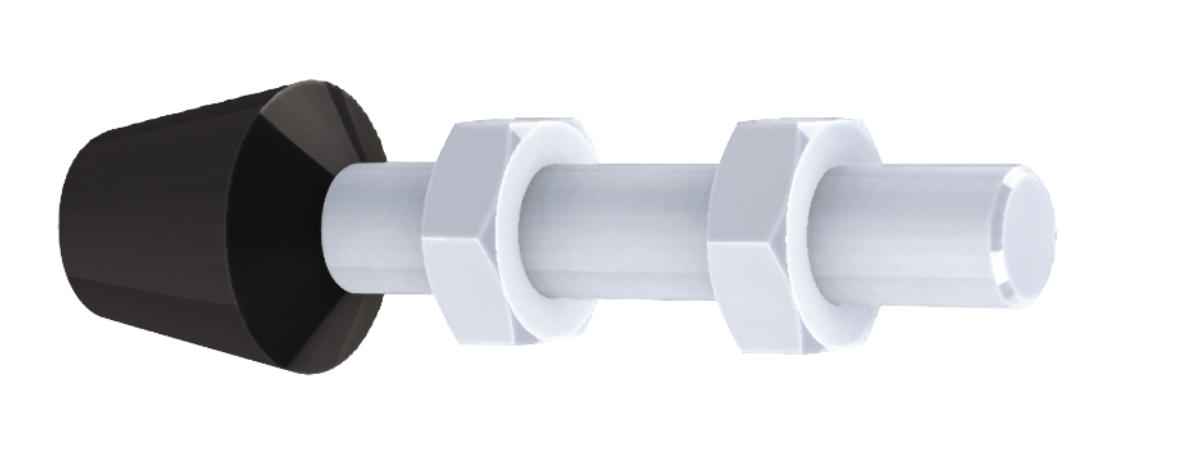

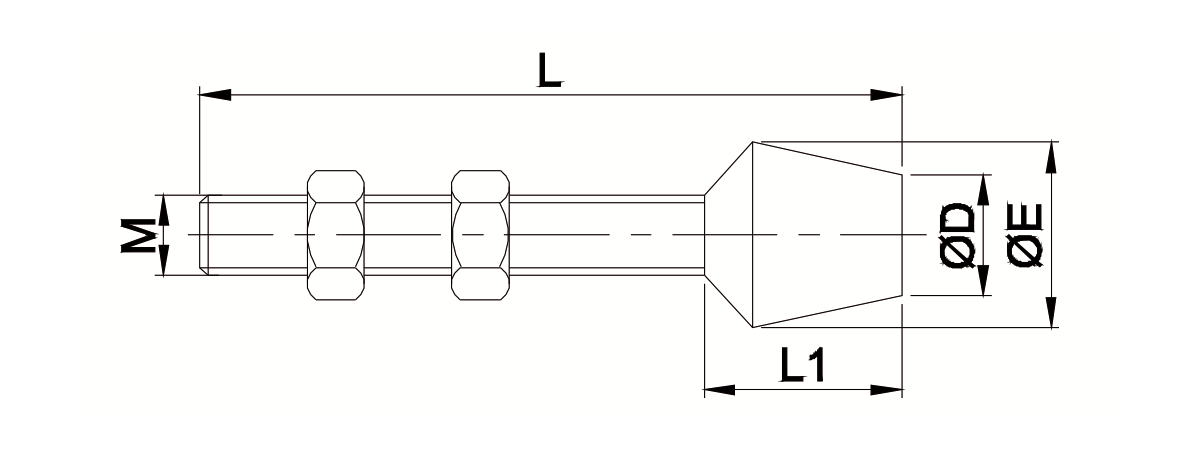

Andruckspindel mit aufvulkanisiertem Neopren-Druckstück Modell CH-FC Technische Zeichnung für Andruckspindeln mit Neoprenkappe
M: Gewinde (metrisch oder zöllig)
L: Gesamtlänge der Spindel
L1: Länge des Neopren-Druckstücks
ØD / ØE: Durchmesser des Druckstücks (zylindrisch / konisch)

Andrückschraube mit Neoprenkappe

  • Qualitätsstahl verzinkt und passiviert
  • Mit fest aufvulkanisiertem/verbundenem Neopren-Druckstück
  • Komplett mit 2 Muttern
  • Schützt empfindliche Werkstückoberflächen
ModellMLL1ØDØE
CH-FC-042507 M4x0.7 25 11.5 10.5 13.5
CH-FC-044207 M4x0.7 42 11.5 10.5 13.5
CH-FC-053808 M5x0.8 38 11.5 10.5 13.5
CH-FC-10138 3/16"-24 1-3/8" (35) 11.5 10.5 13.5
CH-FC-064410 M6x1.0 44 14 10 15
CH-FC-065110 M6x1.0 51 14 10 15
CH-FC-14134 1/4"-20 1-3/4" (45) 14 10 15
CH-FC-14218 1/4"-20 2-1/8" (54) 14 10 15
CH-FC-086312 M8x1.25 63 19 13 18.5
CH-FC-087512 M8x1.25 75 19 13 18.5
CH-FC-56212 5/16"-18 2-1/2" (63) 19 13 18.5
CH-FC-56300 5/16"-18 3" (76) 19 13 18.5
CH-FC-108515 M10x1.5 85 24.5 15 23
CH-FC-38312 3/8"-16 3-1/2" (89) 24.5 15 23
CH-FC-38412 3/8"-16 4-1/2" (114) 24.5 15 23
CH-FC-38334 3/8"-16 3-3/4" (95) 24.5 15 23
CH-FC-38316 3/8"-16 3-1/6" (80) 20 30 35
CH-FC-121017 M12x1.75 100 27 25 30.5
